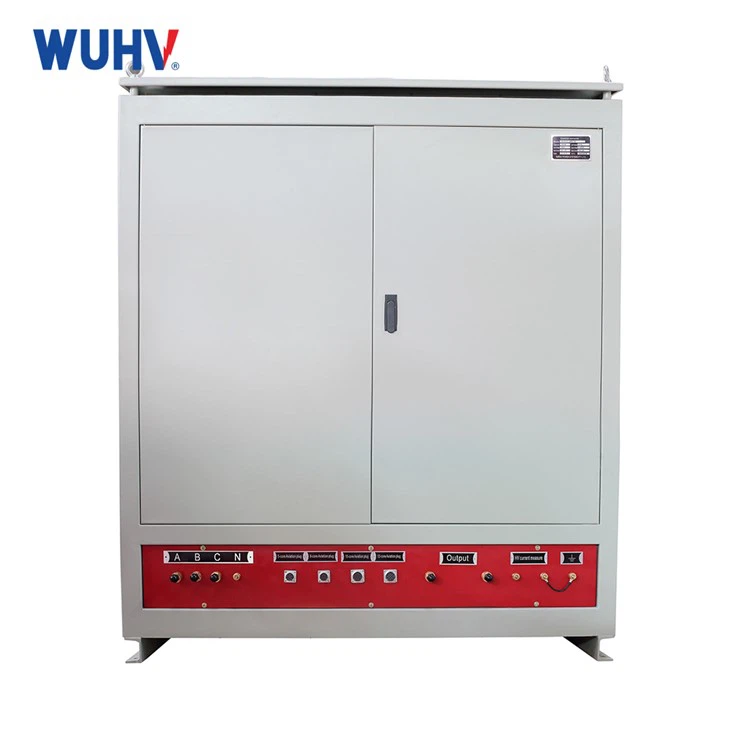

Rezonant test sistemi

Endüktif Güç Frekansı Serisi Rezonant Dayanıklı Voltaj Cihazı, yüksek voltajlı elektrikli ekipmanların güç frekansına dayanmak için seri rezonans ve sürekli ayarlanabilir endüktans teknolojisi prensibini kullanan gelişmiş bir ekipmandır.

Ürün Giriş

Güç frekansı rezonans test sistemi, ayarlanabilir endüktans rezonans teknolojisine dayanan yüksek voltajlı bir test cihazıdır. Reaktörlerin endüktansını dinamik olarak düzenleyerek, güç frekansında (50/60Hz) seri rezonans elde eder ve giriş seviyelerini önemli ölçüde aşan yüksek AC voltaj çıkışları üretir.

Bu sistem, elektrik kabloları, CBS, transformatörler ve jeneratörler dahil olmak üzere yüksek kapsamlı yüklerde kablo rezonant testleri için özel olarak tasarlanmıştır ve AC'ye dayanma voltajı doğrulaması için güvenli ve verimli bir çözüm sağlar.

Ana bileşenler

1.Birincil Kontrolör Kabini
IGBT tabanlı frekans dönüşümü içeren entegre sürücü ve izleme birimi.
Anahtar fonksiyonlar: Rezonant nokta takibi, kademeli voltaj profili, çok parametreli edinim (h/i/f/l) ve kritik emniyetler (aşırı yük/flashover/interlock).

2.Rezonans Uyarma Transformatörü
Rezonant devre enerjisi için başlangıç voltaj amplifikasyon aşaması.
Çıktı kapasitesine göre düşük güç derecelendirmesinde çalışır.

3.Ayarlanabilir endüktif reaktör bankası
*Hassas 50/60Hz rezonansını sağlayan saha ayarlanabilir manyetik bileşenler.*

Sürekli değişken çekirdek konumlandırma mekanizması

Seri/paralel yeniden yapılandırma için modüler mimari

4.Hassas HV ölçüm sistemi
İzlenebilir kapasitif voltaj referans bölücü.
Sağlayan<±1% accuracy feedback for test voltage regulation.

5.Yardımcı kapasitif telafi modülleri (gerektiğinde)
Düşük kapasiteli test nesneleri için çalışma aralığını genişletin.
Reaktör ayarlama özelliklerini küçük DUT'larla eşleştirir (örn. Kablo sonlandırmaları).

6.HV Arayüz Otobüs İşi
Yalıtımlı iletken düzenekleri ve topraklama altyapısı.
Korona azaltma armatürleri ve PD uyumlu bağlantılar içerir.

Teknik parametreler

Nominal çıkış voltajı	0-60 KV (AC RMS) ve aşağıda
Çıktı frekansı	50Hz
Rezonant voltaj dalga formu	Saf sinüs dalgası, dalga formu bozulma oranı% 1'e eşit veya eşit
Çalışma sistemi	1 dakika boyunca tam güçte sürekli çalışma süresi
Kalite faktörleri	10~40
Maksimum deney kapasitesi	3000kva ve alt
Çalışma gücü kaynağı	380V ±%15, 50Hz güç frekansı

Kablo testinde çekirdek uygulama

Ayarlanabilir endüktans güç frekansı rezonans test sistemi, özellikle orta/yüksek voltajlı güç kabloları (örn., 10kv-500kv'de XLPE kabloları) için kablo rezonant testleri için endüstri standartları çözümüdür. Temel uygulamalar:

1.Devir kabul testleri

DC'nin dayanıklı testlerinin yerini alır (XLPE yalıtımındaki alan yükü hasarından kaçınır).

2.Önleyici Bakım Testleri

Yalıtımın yaşlanmasını, nem girişini veya kusurlarını tespit eder (kısmi deşarj izleme ile geliştirilir).

3.Onarım sonrası doğrulama

Temel değerleri olarak güvenlik, verimlilik ve hassasiyetle bu cihaz, yüksek voltaj testi alanında yeri doldurulamaz bir çözüm haline getirmiştir. Teknik kılavuzlara veya yerinde gösterilere ihtiyacınız varsa, lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin!
