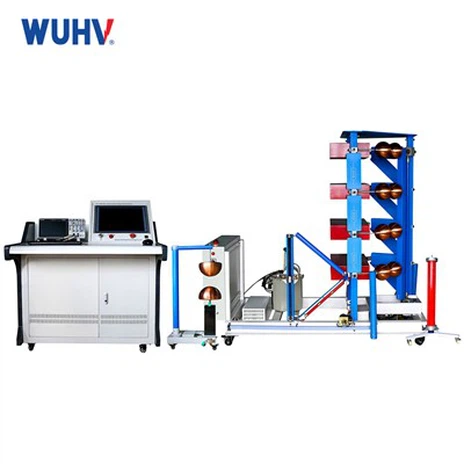

Impluse Gerilim Jeneratörü

Impluse Gerilim Jeneratörü
Darbe jeneratörü, yıldırım düşmesini ve anahtarlama dalgalanmalarını taklit edebilen bir elektrikli ekipmandır. ve çok kısa yüksek-voltaj veya yüksek-akım dalgalanmalarına neden olur. Sistem genellikle standart tam yıldırım darbe dalgası ve kesikli yıldırım darbe dalgası üretebilir ve genellikle elektrikli güç ekipmanlarının yıldırım ve anahtarlama dalgalanmalarına karşı gücünü test etmek için kullanılır. dalga biçimi parametreleri IEC, GB ve diğer yerel ve uluslararası standartlara tamamen uygundur.
Lightning Impluse Test Sisteminin Özellikleri
(1) Ana ekipman, birleşik bir kule yapısı oluşturan 2~ 6% keyfi bölümden oluşur. Her seviye adım adım istiflenerek sökme ve incelemeyi kolaylaştırır ve genel yapı stabildir;
(2) Gövde, sıfırdan ayarlanan voltaja kadar sürekli olarak ayarlanabilen, kontrol edilebilir silikon sabit akım voltaj regülasyonu ile iki taraflı simetrik bir şarj yöntemini benimser ve şarj güç kaynağı, ateşleme ve deşarj anında otomatik olarak kapanır. Doğrultucu silikon yığın cihazı, aşama başına 200kV'luk bir nominal gerilime sahip bir şarj ve düzeltme entegre cihazı oluşturmak üzere darbe gövdesi üzerine monte edilir;
(3) Ana gövdenin yalıtım direği 6-aşamalı bir kule yapısıdır. Her seviyede, çelik braketlerin dışına asılan ve tam bir bileşen oluşturmak üzere epoksi cam kumaş plakalarla birbirine bağlanan 2 adet MWF100-1.0 demir kabuk yağa batırılmış darbe kapasitörleri bulunur. Bileşenleri desteklemek için yüksek basınç kulesine istiflenmiş toplam 6 seviyeli dört epoksi boru kullanılır. Şarj direnci, dalga başı direnci, dalga kuyruğu direnci ve ateşleme topu aralığı vb. Yıldırım dalgaları üretildiğinde, çalışma dalgası başı direncine bir kısa devre çubuğu ile kısa devre yapın,
Uygun yıldırım dalgası baş direncini, kuyruk direncini ve aşama numarasını seçin; Test örneğinin kapasitansı 3000pF'den büyük ve 10000pF'den küçük olduğunda, kısa-devre çubuğunu çıkarın ve devreye uygun bir kapasite modülasyon direnci yerleştirmek için harici dalga başı direncini çalıştırın. Bir operasyonel darbe voltajı dalgası üretildiğinde, kısa-devre çubuğunu çıkarın, operasyonel dalganın harici dalga başı direncini deşarj devresine bağlayın, her yıldırım dalgası seviyesinin kuyruk dirençlerini çıkarın ve operasyonel dalganın kuyruk dirençlerini deşarj devresine bağlayın.
(4) Tek darbeli kapasitör 10,05F, DC çalışma voltajı 100kV, kapasitör endüktansı 0,2H, kompozit film yağa batırılmış yalıtım. Normal çalışma koşulları ve çalışma ortamında, kapasitör çıkış burcu, hasar veya yağ sızıntısı olmadan 15 kg'lık dikey gerilime dayanabilir;
(5) Dalganın ön ve kuyruk dirençleri, endüktif sargısı olmayan plaka şeklinde bir yapıya sahiptir ve 2,5H'lik bir öz endüktansa sahiptir (endüktansı azaltmanın amacı yük kapasitesini arttırmaktır. Ultra büyük kapasiteli yükler için (5000PF'den büyük olanlar gibi), yükü arttırmak için harici dalga kapasitörleri ve dalga dirençlerinin uygun bir kombinasyonu kullanılabilir), Bağlantı noktalarının tümü yay- yüklüdür;
(6) Dalga başı (ön) ve dalga kuyruğu direnç braketi, aynı anda paralel bağlanan dört dirençten oluşabilir. Dalga başı (ön) ve dalga kuyruğu dirençlerinin uzunluğu eşittir ve birbirlerinin yerine kullanılabilir. Her aşamada aşırı dalga ayarlama dirençlerini ve kısa-devre çubuklarını depolayacak bir konum bulunur; Kısa-devre çubuğunun yerleştirilmesi jeneratörün seri çalışmasını kolaylaştırabilir;
(7) Komple set, 3 set yıldırım dalgası baş direnci ve 2 set dalga kuyruk direnci ile donatılmıştır; (bir set boşluk direnci dahil)
(8) Birinci seviyedeki bilye aralığı, çift-taraflı zıt kutup tarafından tetiklenir ve ikinci ila dokuzuncu seviyedeki bilye aralıklarının tümü, %2'den fazla olmayan eşzamanlı yanlış çalışma oranı veya reddetme oranı ile üç boşluklu bilye boşluğu tarafından ateşlenir; Senkronizasyon aralığı %20'den büyük veya eşittir.
(9) Bilya aralığının her seviyesi arasındaki mesafe, bir elektrik motoru tarafından doğrusal olarak ayarlanır ve kontrol sistemi, bilya mesafesine karşılık gelen şarj voltajını gösterir. İletim yapısı üst ve alt limit anahtarlarıyla donatılmıştır;
(10) Bilye aralığı mesafesi kontrol sisteminde manuel veya otomatik olarak ayarlanabilir;
(11) Gövde her iki veya daha fazla seviyede paralel olarak kullanılabilir ve paralel biyel kolu, kolay değiştirme için birleşik bir konnektör kullanır. Cihaz, elektriksel performansı etkilemeden aşırı dalga modülasyon dirençlerini barındırabilir;
(12) Ana gövde bir izolasyon merdiveni ile donatılmıştır ve her üç seviyede bir izolasyon platformu bulunmaktadır. Dalga ayar elemanlarının personel tarafından değiştirilmesini kolaylaştırmak amacıyla yük kapasitesi 120 kg olacak şekilde tasarlanmıştır. Her seviye test edilir ve dalga ayarlama dirençleri ve bağlantı çubukları için bir braketle birlikte saklanır;
(13) Gövdenin alt seviyesinde katı izolasyon kolonları kullanılırken, diğer seviyelerde iyi sızdırmazlık performansına sahip iki uçlu izolasyon silindiri kullanılır;
(14) Her kademede koronaya karşı önlemler alınmış olup, tüm şarj süreci boyunca kayda değer bir korona yaşanmayacaktır.
(15) Güvenli bir topraklama sistemi ile donatılmış olduğundan, test personelinin dirençleri değiştirmek veya bakım için gövdeye tırmanırken topraklama sistemini başlatması uygundur. Tüm kapasitörler kısa devre edilmeli ve topraklanmalıdır.
(16) Otomatik topraklama sistemi ile donatılmış olup, şarj işlemi durdurulduğunda veya bir acil durum düğmesine basıldığında, otomatik topraklama sistemi başlatılır ve jeneratörün ana kapasitörü bir deşarj direnci aracılığıyla otomatik olarak topraklanır;
(17) Seviyeler arası izolasyon ve mekanik destek, deşarj olmadan 220kV DC gerilimine dayanabilir.
(18) Gövde üzerine monte edilen tırmanma yalıtım merdiveni çalışmaya uygun, güvenli ve güvenilirdir. Vücudun mekanik mukavemeti, mekanik ve elektriksel gereksinimleri tam olarak karşılayabilir.
(19) Jeneratörün üst kısmı, birbirine kaynaklanmış 19 çapındaki paslanmaz çelik boru halkalarından oluşan bir basınç dengeleme kapağı ile donatılmıştır.




Parametrelerile ilgiliYıldırım Darbe Test Sistemi
| Nominal yıldırım darbe gerilimi | ±1200kV |
| Nominal aşama voltajı | ±200kV |
| Nominal şarj voltajı | ±100kV |
| Nominal kapasitans (enerji) | 60kJ |
| Toplam dürtü kapasitansı | 0,0833 μF (tek darbeli kapasitör: 1,0 μF / 100 kV, toplam 18 adet) |
| Kutup numarası | 6 adet |
| Tek bölmeli elektrik kapasitesi | 1.0 μF |
| Tek bölümlü enerji | 10kJ |
Darbe voltajı dalga biçimi parametreleri
Yük kapasitansı 300-4000PF'nin altında olduğunda şunları üretebilir:
| Standart yıldırım darbesi tam dalga | 1.2 ± 30% μs / 50 ± 20% μs |
| Genlik toleransı | ±3% |
| Tepe salınımı | Genliğin %5'inden az veya buna eşit |
| Doğrama zamanı | 2–6 μs, gecikme kontrol edilebilir |
| Yeterlik | %90'dan büyük veya eşit |
| Kıyılmış-dalga oluşturma yeteneği | Bir kesme cihazı kullanılarak, kesme süresi 2–6 μs olan yıldırım darbe dalgaları oluşturulabilir |
| Kıyılmış-dalga dağılımı | < 100 ns |
Bu iki tip darbe voltajı dalga biçimi parametreleri ve bunların sapmaları, ilgili ulusal GB311 ve GB16927 standartlarının gereksinimlerine uygundur.
| Minimum çıkış voltajı | >%10 Bir |
| Senkronizasyon aralığı | Gerilim seviyesi, nominal gerilimin %20 ila %100'ü aralığındadır ve pozitif ve negatif polarite senkronizasyon aralığı %20'den büyük veya ona eşittir. |
| Senkronize deşarjın-kontrol dışı-oranı | < 2% |
| Vücut endüktansı | 55 μH'ye eşit veya daha az |
| Ateşleme aralığı | %10–%100 Un |
| Şarj voltajı dengesizliği | < ±1.0% |
| Şarj voltajı ile referans voltajı arasındaki sapma | < ±1.0% |
| Gerilim kullanım faktörü |
• Yük kapasitansı 1000 pF'nin altında olduğunda, standart yıldırım dalgasının voltaj kullanım faktörü %90'dan büyük veya buna eşittir ve standart çalışma darbe voltajı tam dalganın voltaj kullanım faktörü %85'ten büyük veya eşittir. • Yük kapasitansı 3000 pF'nin altında olduğunda, standart yıldırım dalgasının voltaj kullanım katsayısı %85'ten büyük veya buna eşittir ve standart çalışma darbe voltajı tam dalganın voltaj kullanım katsayısı %75'ten büyük veya eşittir. |
| Süre | %70 nominal voltajın üzerinde her 120 saniyede bir şarj ve deşarj yapılarak sürekli çalışma, %70 nominal voltajın altında ise sürekli çalışma sağlanabilir. |
Ekipman Listesi
|
Öğe |
Adet |
|
Darbe voltajı üreteci gövdesi (tüm dalga biçimi modülasyon bileşenleri dahil) |
1 takım |
|
DC şarj cihazı |
1 takım |
|
Zayıf sönümleme kapasitörü voltaj bölücü |
1 takım |
|
Çok bilyalı kesme cihazı |
1 takım |
|
Bilgisayar-kontrollü ölçüm sistemi |
1 takım |
|
Aksesuarlar (İkincil devre ölçüm teli, kontrol hattı, dalga başlığı direnci, dalga kuyruk direnci, topraklama çubuğu, topraklama bakır folyo vb.) |
1 takım |
Wuhan UHV Güç Teknolojisinin Yıldırım Darbe Test Sisteminin Avantajları
1.Hassas Dalga Biçimi Kontrolü: Kendi kendine-geliştirilen tamamen dijital kontrol platformu ve dalga biçimi şekillendirme devresi, %2'ye eşit veya daha az distorsiyonla standart tam/kesme yıldırım dalgaları (1,2/50μs, 1,2/2~5μs) sağlar, %5'ten az veya eşit ulusal standarttan çok daha iyidir.
2. Güçlü -parazit önleme: Zorlu EM ortamları (trafo merkezleri, kimya tesisleri) için tasarlanmıştır; Fiber izolasyon + koruma, karmaşık koşullar altında kararlı, tekrarlanabilir dalga formları sağlar.
3. Yüksek-hassas Kapalı-döngü Kontrolü: Şarj gerilimi geri besleme doğruluğu %0,5 + 1GS/s yüksek-hızlı örnekleme, doğru, güvenilir veriler için mikrosaniye-seviyesinde dalga biçimi ayrıntılarını yakalar.
4.Ultra-kompakt Modüler Tasarım: 4-kademeli, tamamen yalıtımlı kapasitör yapısı, geleneksel sistemlere kıyasla boyutu ~%40 oranında azaltır; alanı kısıtlı alanlar (dağlar, açık deniz rüzgarı, kompakt trafo merkezleri) için idealdir.
5.Geniş Gerilim Kapsamı: MV'den UHV'ye özelleştirilebilir gerilim seviyeleri; tek bir sistem birden fazla voltaj-sınıfı DUT'a (transformatörler, GIS, kablolar, yalıtkanlar vb.) uyar.
6.Güçlü Yük Kapasitesi: Büyük kapasitif/endüktif yükler için bile belirgin bir bozulma olmaksızın standart dalga biçimlerini korur.
7.Tam-süreç Otomasyonu: Tek-işlem otomatik-şarj etme, tetikleme, boşaltma, satın alma, analiz ve depolamayı tamamlar; %70 daha az manuel çalışma.
8.Akıllı Analiz ve Raporlama: Dalga biçimi parametrelerini otomatik-hesaplar, standartlarla karşılaştırır, IEC/GB-uyumlu raporlar oluşturur; veri aktarımını ve dalga biçimi tekrarını destekler.
9.Çoklu-modlu Çalışma: Manuel / otomatik / programlanabilir modlar mevcuttur; yeni kullanıcılar için kolay, uzmanlar için verimli.
10. Kapsamlı Güvenlik Koruması: HV kilidi, kapı kilidi, acil durdurma, aşırı gerilim/aşırı akım koruması, otomatik artık gerilim deşarjı; Testten sonra tam deşarj, elektrik çarpması tehlikesini ortadan kaldırır.
11.Fiber-izole Kontrol: Konsol ile HV ana gövdesi arasındaki fiber iletişim, operatörleri korumak için tam elektriksel izolasyon sağlar.
12. Güvenilir Yalıtım: Temel bileşenler, uzun-dönemli güvenli çalışma için yeterli sızıntı mesafesine sahip epoksi/porselen yalıtım kullanır.
13.Doğrudan Üreticiden, Uygun Maliyetli-: Wuhan Optik Vadisi'ndeki yüksek-teknoloji kuruluşu; Ar-Ge ve üretim-şirket içinde, aracı yok, aynı özellikler için daha iyi değer.
14. Yetkili Sertifikalar: ISO, CNAS, CE; 20+ patent; Devlet Şebekesinde ve büyük projelerde kanıtlanmış (örn. Zhoushan 500kV denizaltı kablosu).
15.Ülke Çapında Hızlı Hizmet: 2-saatte yanıt, 48-saatte-siteye varış; 7/24 teknik destek, yerinde devreye alma + eğitim + satış sonrası.
16.Neredeyse 20 Yıllık Uzmanlık: %98 müşteri tekrarlama oranı ve güçlü endüstri itibarı ile HV testinde uzmanlaşmıştır.
17.Zorlu Ortamlar için Optimize Edilmiştir: Yüksek nem, toz, güçlü parazit, yanıcı/patlayıcı koşullara uyarlanmıştır; kimya tesisleri, enerji santralleri, trafo merkezleri için tasarlanmıştır.
18.Özelleştirilmiş Çözümler: Gerilim, dalga formları, arayüzler, yazılım DUT'a, sahaya, standartlara (GB/IEC/ANSI) göre özelleştirilebilir.


Uygulama Senaryoları ve Görüntü Örnekleri
Transformatör için yıldırım darbe dayanım gerilimi testi

İzolatör için yıldırım darbe dayanım gerilimi testi

İzolatör için yıldırım darbe dayanım gerilimi testi

SSS
S1: Yıldırım darbe test sistemi ne için kullanılır?
C: Yüksek-elektrikli ekipmanlardaki yalıtımın yıldırım aşırı gerilimine dayanma kapasitesini test etmek için doğal yıldırım dalgalanma gerilimini simüle eder. Çatlaklar, boşluklar ve yabancı maddeler gibi gizli yalıtım kusurlarını tespit edebilir ve tip testleri, fabrika testleri ve devir teslim testleri için zorunludur.
S2: Oluşturabileceği standart dalga formları nelerdir?
C: İki ana standart dalga biçimi mevcuttur: tam yıldırım darbe dalgası (1,2/50 μs) ve kesik yıldırım darbe dalgası (1,2/2~5 μs), IEC ve GB standartlarıyla tamamen uyumludur.
S3: Ekipmanım için gerekli voltaj seviyesini nasıl doğrulayabilirim?
C: Lütfen test nesnelerinizin nominal voltajını ve ilgili test özelliklerini belirtin. Darbe üretecinin eşleşen voltaj derecesi ve kademe miktarını tavsiye edeceğiz.
S4: Bu sistem büyük kapasitans veya endüktans test nesneleri ile çalışabilir mi?
C: Evet. Sistemimiz güçlü yük uyarlanabilirliğine sahiptir. Güç kabloları, transformatörler ve GIS gibi kapasitif veya endüktif ekipmanları test ederken, belirgin bir bozulma olmadan standart dalga biçimlerini koruyabilir.
S5: Çekirdek dalga biçimi parametrelerinin ayarlanabilir aralığı nedir?
C: Dalga ön dikliği, dalga kuyruğu süresi ve çıkış voltajı genliği sürekli olarak ayarlanabilir. Farklı test gereksinimlerini karşılamak için tüm parametrelere-ince ayar yapılabilir.
S6: Modüler tasarımınızın avantajları nelerdir?
C: Modüler yapı kompakttır ve yerden tasarruf sağlar-; geleneksel cihazlardan yaklaşık %40 daha küçüktür. Taşıması, kurulumu ve bakımı kolaydır ve dar trafo merkezlerine, rüzgar santrallerine ve alanı-sınırlı olan diğer sahalara uyar.
S7: Dalga biçimi kararlılığı ve tekrarlanabilirliği nasıl?
C: Tamamen dijital kontrol ve koruma tasarımını benimseyen dalga biçimi bozulması %2'den düşüktür. Yüksek-hızlı örnekleme ünitesiyle donatılmış test dalga biçimleri, karmaşık elektromanyetik girişim altında bile mükemmel tutarlılık gösterir.
S8: Sistemin çalıştırılması zor mu? Profesyonel teknisyenlere ihtiyacımız var mı?
C: Tek-tıklamayla otomatik işlemi destekler. Şarj etme, tetikleme, boşaltma ve veri toplama dahil tüm süreç otomatik olarak tamamlanabilir. Operatörler basit bir eğitimden sonra temel kullanıma hakim olabilirler. Manuel mod aynı zamanda profesyonel testler için de ayrılmıştır.
S9: Otomatik rapor oluşturmayı ve veri aktarımını destekliyor mu?
C: Evet. Sistem, dalga biçimi parametrelerini otomatik olarak hesaplayabilir, IEC/GB standart test raporları oluşturabilir ve dalga biçimi oynatmayı, veri aktarımını ve dosya arşivlemeyi destekleyebilir.
S10: Sistem hangi güvenlik koruma fonksiyonlarına sahiptir?
C: Tam korumayla donatılmıştır: yüksek-gerilim kilidi, kapı güvenlik kilidi, acil durdurma, aşırı gerilim ve aşırı akım koruması ve otomatik artık gerilim deşarjı. Konsol, tam elektriksel izolasyonu gerçekleştirmek için fiber optik izolasyonu benimser.
S11: Nemli, tozlu veya endüstriyel ortamlarda kullanmak güvenli midir?
C: Temel bileşenlerde yeterli kaçak mesafesine sahip-yüksek performanslı yalıtım malzemeleri kullanılmıştır. Makinenin tamamı, enerji santrallerine, kimya parklarına ve diğer zorlu çalışma koşullarına uyum sağlayan toz ve neme dayanıklı tasarıma sahiptir.
S12: İhracat için uluslararası sertifikalarınız var mı?
C: Ürünlerimiz ISO kalite yönetim sistemi, CE ve diğer uluslararası sertifikalardan geçmiştir ve 20'den fazla teknik patente sahiptir. İhracat izni için tüm belgeler sağlanabilir.
S13: Garantiniz ve-satış sonrası hizmet politikanız nedir?
C: Ekipmanın tamamı için 1-yıl ücretsiz garantinin yanı sıra ömür boyu teknik destek sağlıyoruz. Yerinde devreye alma ve işletme eğitimi sunuyoruz. Servis ekibimiz, dünya çapında kararlaştırılan tarihler içerisinde ülke çapında 48 saat içinde tesise varabilir.
S14: Bu sistem ne tür ekipmanları test edebilir?
C: Güç transformatörlerinin, yüksek{0}}gerilim kablolarının, GIS/HGIS'in, yalıtkanların, şalt cihazlarının, aşırı gerilim tutucuların ve motor sargılarının yıldırım darbe testleri için yaygın olarak kullanılır.
