Ürün tanıtımı

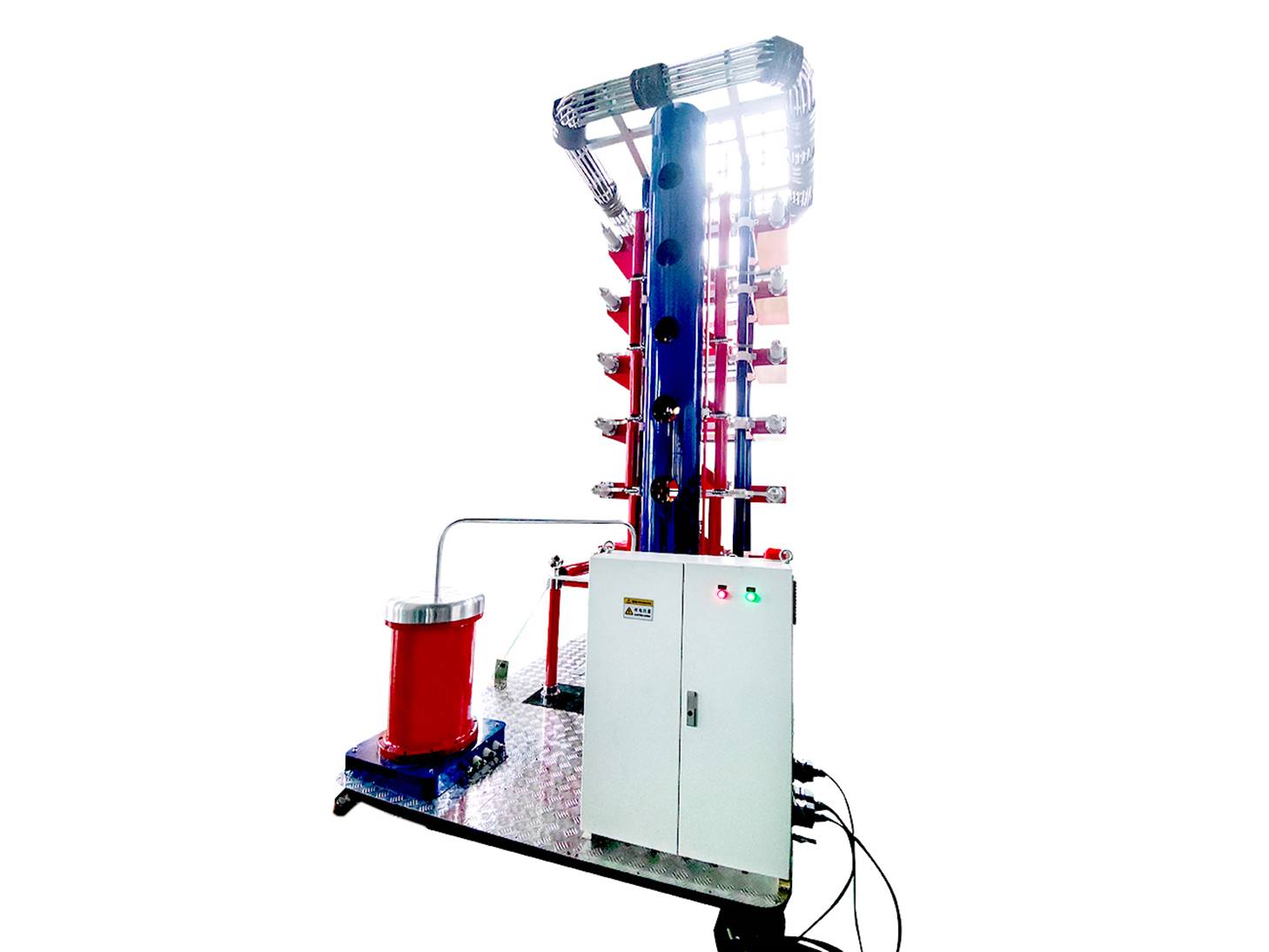

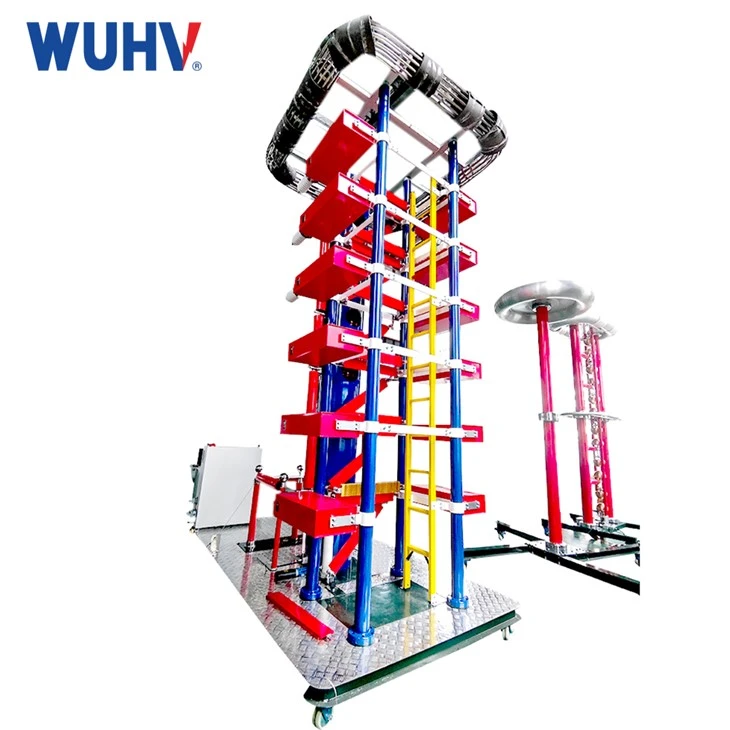

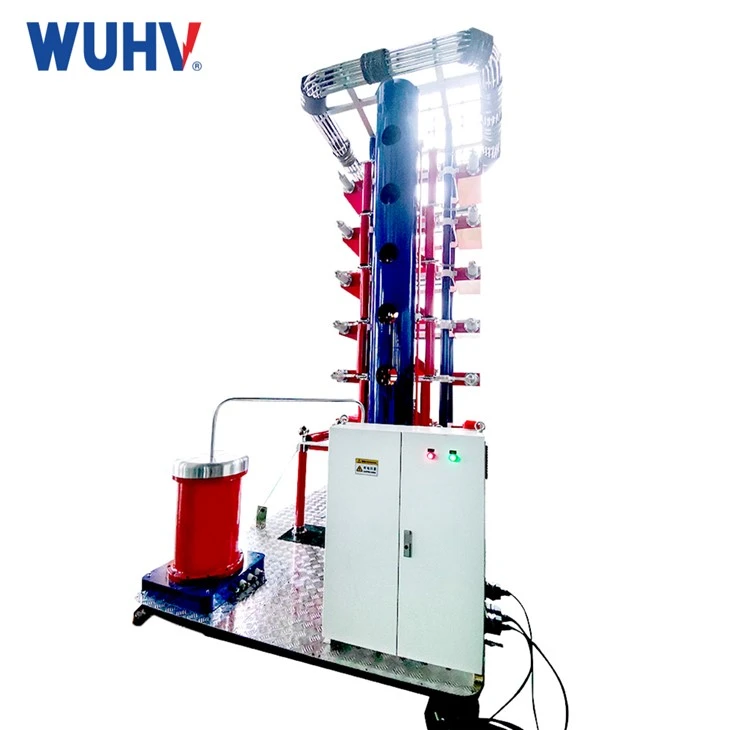

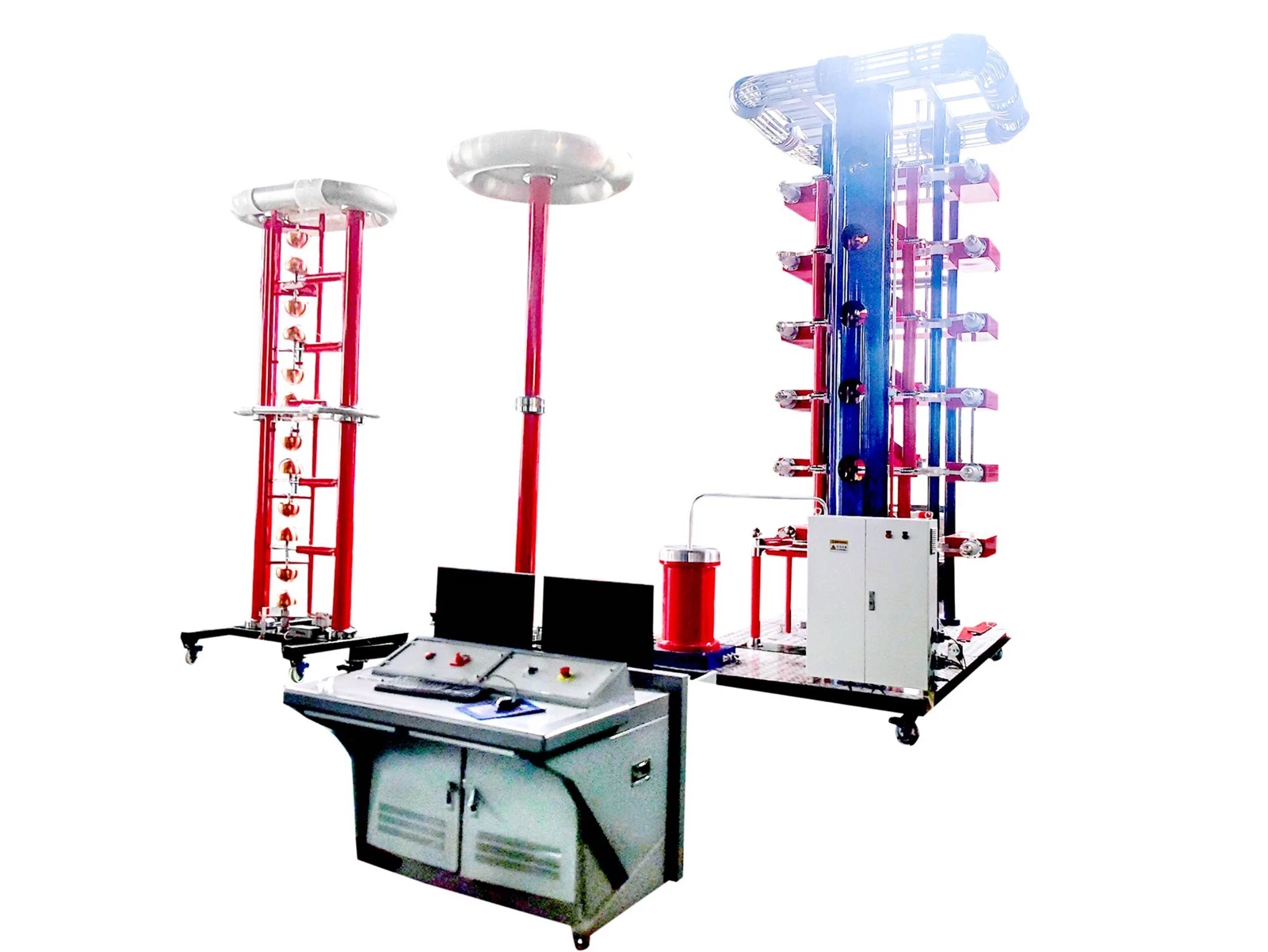

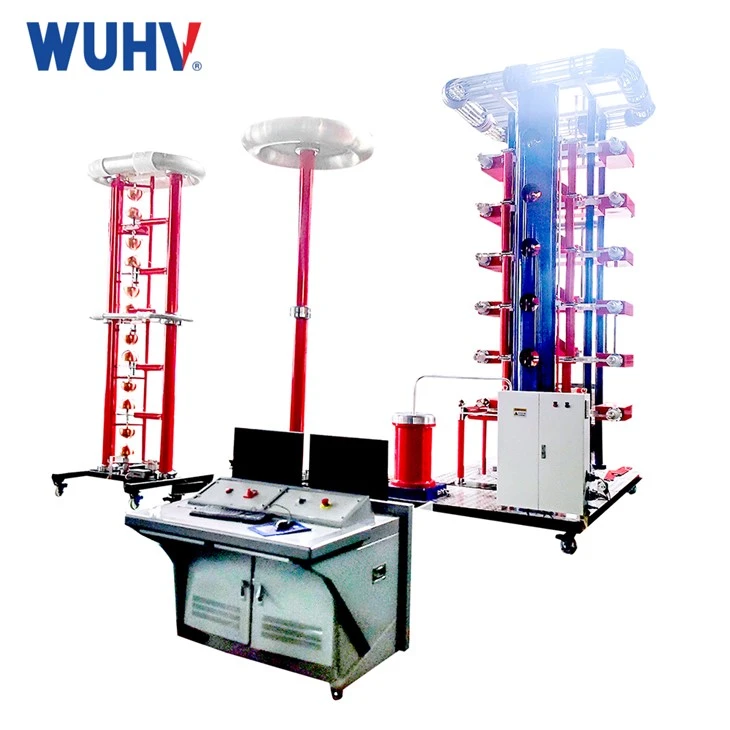

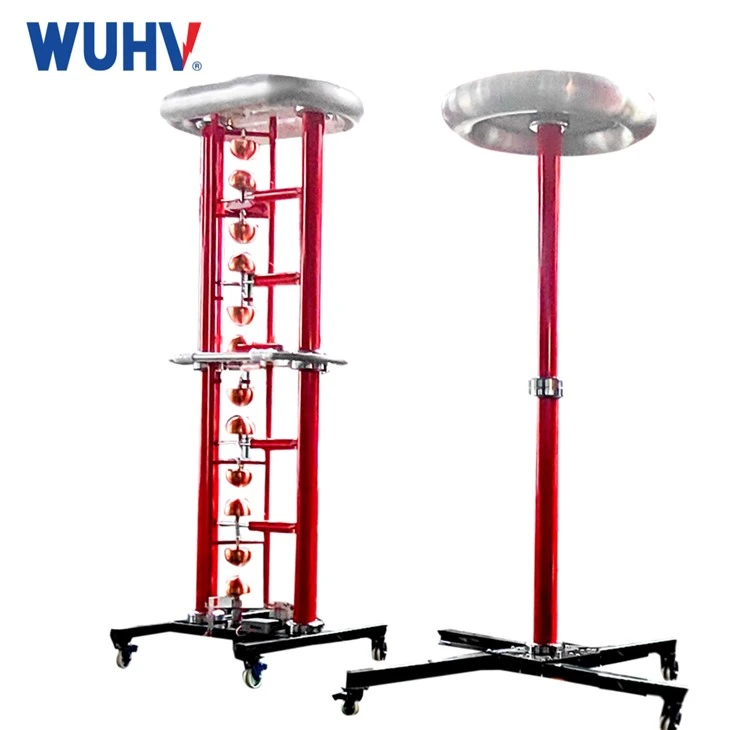

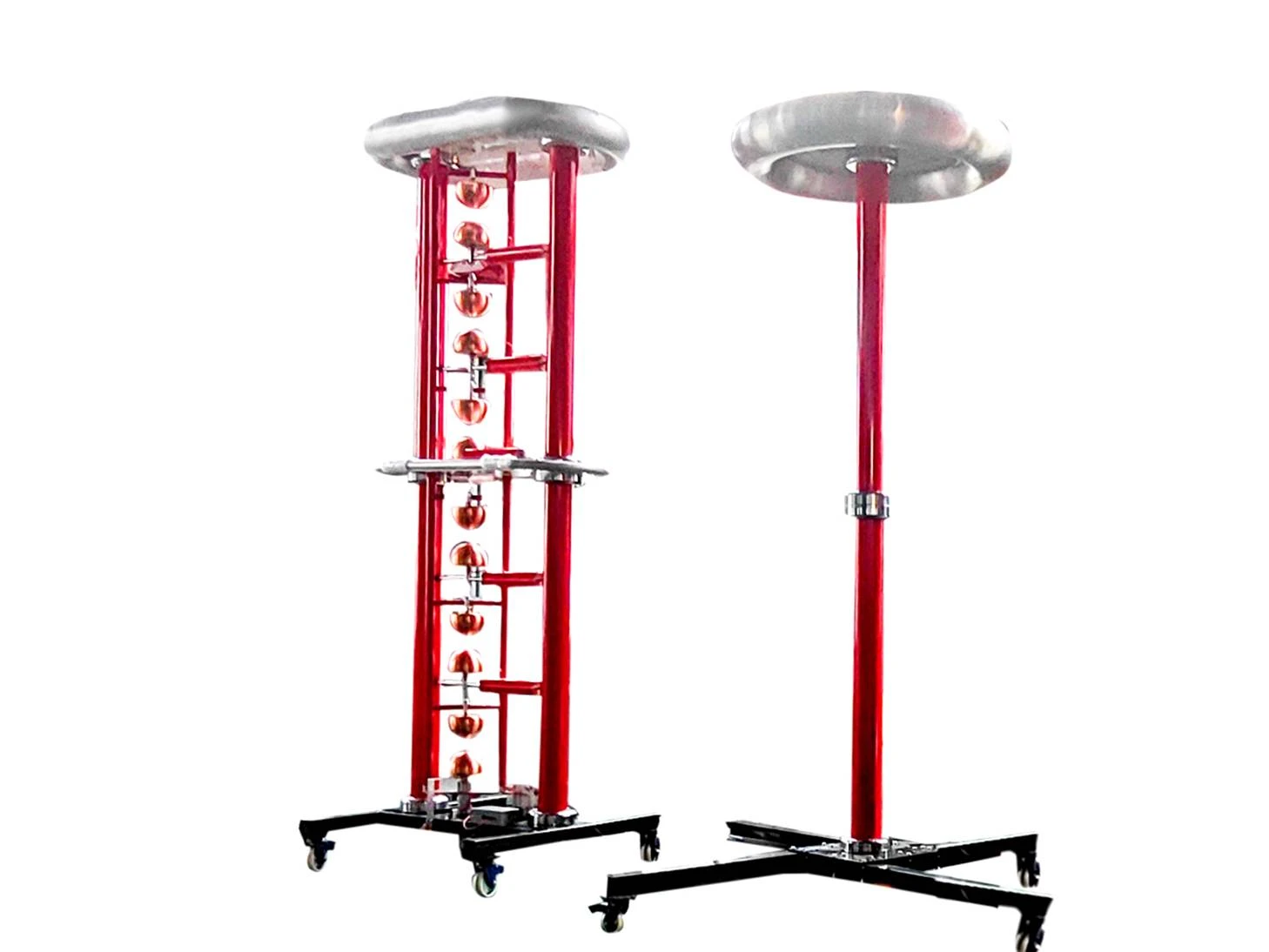

Yıldırım Darbe Gerilimi Test Seti, yıldırımı taklit eden ve aşırı gerilim ve diğer darbe gerilimlerini çalıştıran bir güç kaynağı cihazıdır. Güç ekipmanlarının izolasyon performansını test etmek için esas olarak izolasyon darbe dayanım gerilimi ve dielektrik darbe arızası, deşarj ve diğer testlerde kullanılır. Yıldırım darbe gerilimi tam dalgası, yıldırım darbe gerilimi kesme dalgası ve operasyonel darbe gerilimi dalgası gibi çeşitli dalga formlarını simüle ederek, yıldırım darbe jeneratörü aşırı gerilim koşulları altında güç ekipmanının tepkisini doğru bir şekilde değerlendirebilir.

Teknik Parametreler

Gerilim seviyesi	Yapılandırma	Test nesnesi
100kV/5kJ
200kV5kJ	Kesme cihazı, osiloskop veya toplama kartı yok	6-10KV seviye şalterleri ve izolatörler; Yıldırım darbe gerilimi tam dalga testi, dalga biçimi 1,2/50us
200kV10kJ	Kesme cihazı, osiloskop veya toplama kartı yok	6-10KV seviye şalterleri ve izolatörler; Transformatörler ve ortak indüktörler için kesme testi gereklilikleri olmaksızın yıldırım darbe geriliminin tam dalga testi, dalga biçimi 1.2/50us
200kV10kJ	Bir kesme cihazı, Tektronix 1102 osiloskop veya toplama kartı var	6-10KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
300kV7.5kJ	Kesme cihazı, osiloskop veya toplama kartı yok	10-35KV seviye şalterleri ve izolatörler; Yıldırım darbe gerilimi tam dalga testi, dalga biçimi 1,2/50us
300kV15kJ	Kesme cihazı yok, Tektronix 1102 osiloskop veya toplama kartı yok	10-35KV seviye şalterleri ve izolatörler; Ve transformatörler ve ortak indüktörler için dalga biçimi kesme testi gereklilikleri olmaksızın tam dalga yıldırım darbe gerilimi testi, dalga biçimi 1.2/50us
300kV15kJ	300kV tek-kademeli kesme cihazı, osiloskop veya toplama kartı	10-35KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
300kV30kJ	300kV tek-kademeli kesme cihazı, Tektronix 2012 osiloskop veya toplama kartı	10-35KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
400kV10kJ	Kesme cihazı yok, osiloskop	10-35KV seviye şalterleri ve izolatörler; Yıldırım darbe gerilimi tam dalga testi, dalga biçimi 1,2/50us
400kV20kJ	400kV tek-kademeli kesme cihazı, osiloskop	10-35KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
400kV20kJ	Kesme cihazı, osiloskop veya toplama kartı yok	10-35KV seviye şalterleri ve izolatörler; Ve 1.2/50us dalga formuyla, kesme testi gereklilikleri olmaksızın transformatörler ve ortak indüktörler için yıldırım darbe geriliminin tam dalga testi;
400kV30kJ	300kV tek-kademeli kesme cihazı, osiloskop	10-35KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
400kV40kJ	Kesme cihazı, osiloskop veya toplama kartı yok	10-35KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
600kV15kJ	600kV tek-aşamalı dikleştirme cihazı, toplama kartı	10-35KV seviye anahtarı; Ve dik dalga testi gereklilikleri ile yalıtkan yıldırım darbe gerilimi tam dalga testi, dalga biçimi 1.2/50us; Dik dalga
600kV30kJ	400kV tek-kademeli kesme cihazı, osiloskop	10-66KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
500kV30kJ	Tek kademeli kesme cihazı, osiloskop
800kV20kJ		10-110KV seviye şalterleri ve izolatörler; Ve transformatörler ve ortak indüktörler için dalga biçimi kesme testi gereklilikleri olmaksızın tam dalga yıldırım darbe gerilimi testi, dalga biçimi 1.2/50us
800kV40kJ	Kesme cihazı yok, osiloskop	10-110KV seviye şalterleri ve izolatörler; Ve transformatörler ve ortak indüktörler için dalga biçimi kesme testi gereklilikleri olmaksızın tam dalga yıldırım darbe gerilimi testi, dalga biçimi 1.2/50us
800kV40kJ	800kV kesme cihazı, osiloskop	10-110KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us
800kV80kJ	800kV kesme cihazı, osiloskop	10-110KV seviye şalterleri ve izolatörler; Ve 1,2/50us dalga biçimi gereksinimlerine sahip transformatörler ve ortak indüktörler için tam dalga yıldırım darbe gerilimi testi; Dalgayı kes 2-6us

Önlemler

1. Kötü topraklamadan kaynaklanan elektrik çarpması kazalarını önlemek için ekipmanın iyi topraklandığından emin olun.
2. Operatörlerin ilgili güvenlik bilgi ve becerilerine sahip olmaları, ekipmanın çalışma adımları ve önlemlerine aşina olmaları gerekir.
3. Kullanım sırasında, yıldırım darbe üretecinin deşarj cihazı nedeniyle yaralanmayı önlemek için güvenli bir mesafeyi korumak gerekir.
4. Kullanımdan sonra yıldırım darbe jeneratörünün derhal kapatılması ve ekipmanın bakım ve onarım çalışmalarının yapılması gerekir.

Ekipman bakımı

1. Kişisel ve ekipman güvenliğini sağlamak için jeneratörün düzenli olarak bakımının yapılması gerekmektedir. Toz birikmesini önlemek için jeneratör düzenli olarak silinmeli, özellikle izolasyon platformu, izolasyon çubuğu vb. yüzeyler temiz tutulmalıdır.
2. Jeneratör çalışırken ve boştayken nemden korunmalıdır. Çevredeki hava nemi uzun süre çok yüksek olduğunda havalandırılmalı ve kurutulmalıdır.
3. Bir süre kullanımdan sonra, her mekanik transmisyon parçasına yağlama yağı eklenmelidir.
4. Yüksek-gerilim doğrultucu transformatörünün orta flanşına yakın üst seramik burcun yüzeyindeki yarı iletken boya iyi korunmalıdır; Aşınma veya arıza nedeniyle güçlü korona varsa, koronanın tamamen yok olması için yarı iletken anti korona boyası püskürtülmelidir.
5. Jeneratörün bileşenlerinde yağ sızıntısı veya anormal gürültü varsa kullanımı durdurulmalıdır. Ancak onarımdan ve testten geçtikten sonra tekrar kullanıma açılabilir.
6. Ateşleme darbe sistemi düzgün çalışmıyorsa, ateşleme darbe sisteminin çeşitli yerlerinde kısa devre veya açık devre olup olmadığını kontrol edin ve giderin.
