Değişken frekanslı rezonans test cihazı? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.
frekans dönüşüm rezonans test cihazıseri rezonans ilkesini kullanır. Frekans dönüşüm kontrolörünün çıkış frekansının ayarlanmasıyla, devredeki reaktörün endüktansı L ve test numunesinin kapasitansı C seri rezonansa maruz kalır. Rezonans voltajı test örneğine uygulanan voltajdır.
frekans dönüşüm rezonans test cihazıenerji, metalurji, petrol, kimya vb. endüstrilerde yaygın olarak kullanılmaktadır. Jeneratörler, transformatörler vb. gibi yüksek-kapasiteli, yüksek-voltajlı kapasitif test numuneleri için uygundur. Yüksek-gerilim çapraz{-bağlantılı kablolar, transformatörler, burçlar vb. için GIS, Aktarma ve önleyici testler için uygundur. Frekans Dönüşüm Rezonans Test Cihazının Bileşimi

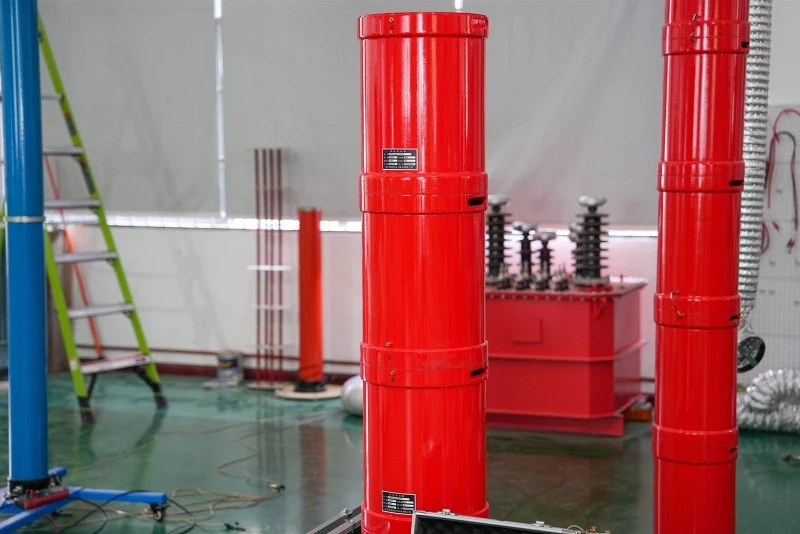

frekans dönüşüm rezonans test cihazıfrekans dönüştürme güç kaynağı, uyarma transformatörü, reaktör, gerilim bölücü ve dengeleme kapasitöründen oluşur.
Frekans dönüşüm rezonans test cihazının çalışma prensibi
Devre frekansı f=1/2 π√ LC olduğunda, devrede rezonans meydana gelir ve test örneğindeki voltaj, uyarma transformatörünün yüksek voltaj ucunun çıkış voltajının Q katıdır. Q, voltaj rezonans katı olan ve genellikle onlarca ila yüzlerce veya daha fazla arasında değişen sistem kalite faktörüdür. İlk önce, devrede seri rezonansı indüklemek için değişken frekanslı güç kaynağının çıkış frekansını ayarlayın ve ardından örnek voltajın test değerini elde etmek için değişken frekanslı güç kaynağının çıkış voltajını devre rezonansı koşulu altında ayarlayın. Devrenin rezonansından dolayı, değişken frekanslı güç kaynağının daha küçük bir çıkış voltajı, test örneği CX üzerinde daha yüksek bir test voltajı üretebilir.
Frekans Dönüşüm Rezonans Test Cihazının Uygulanması
1. 6kV-500kV yüksek-yüksek gerilim çapraz bağlı kablonun AC gerilim dayanım testi
2. Jeneratörün AC voltaj dayanım testi
3. GIS ve SF6 anahtarları için AC dayanım gerilimi testi
4. 6kV-500kV transformatörün güç frekansı dayanım gerilimi testi
5. Baralar, geçit izolatörleri ve transformatörler gibi diğer yüksek-gerilimli elektrikli ekipmanlar için AC dayanım gerilimi testi.
