FMseri rezonanstest ekipmanı? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.

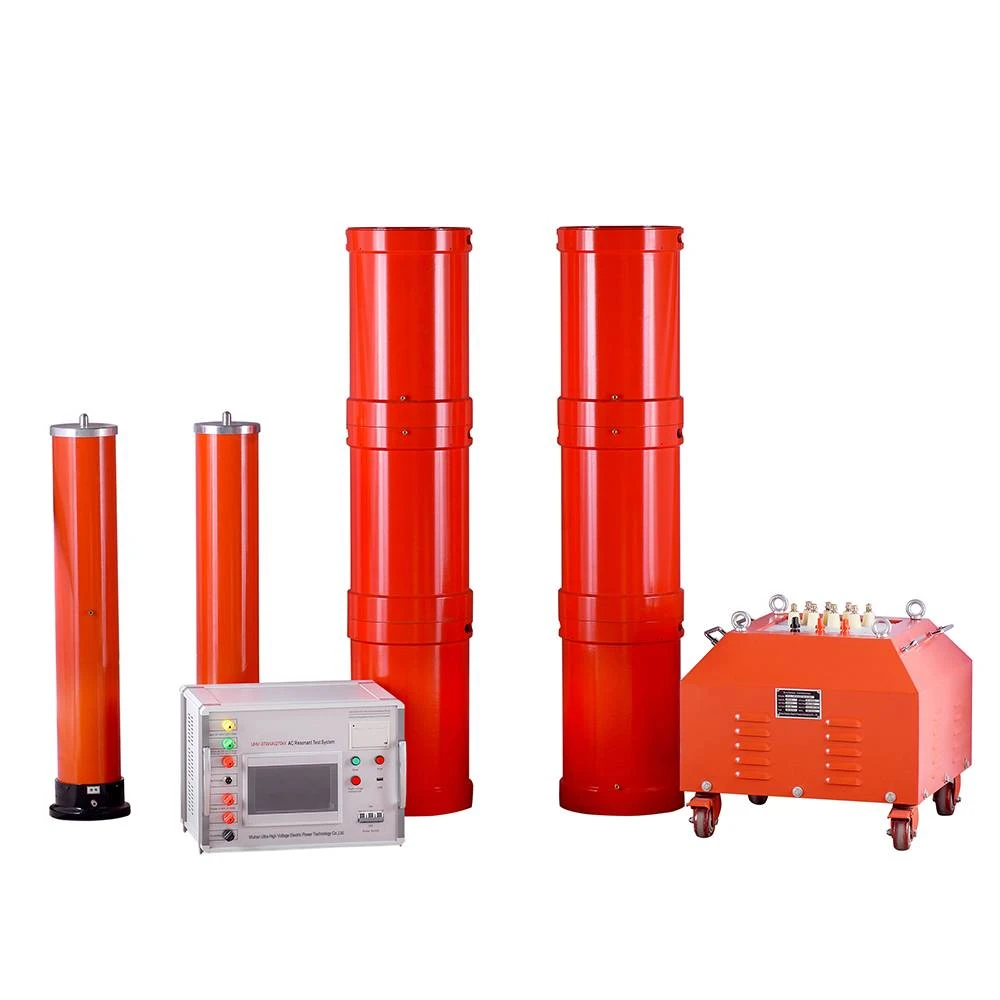

frekans modülasyonu serisi rezonans test ekipmanıseri rezonans prensibini uygular, seri rezonans devresini uyarmak için bir uyarma transformatörü kullanır, değişken frekans kontrol cihazının çıkış frekansını ayarlar ve devre endüktansı L ile test numunesi C'nin seri olarak rezonansa girmesine neden olur. Rezonans voltajı test örneğine uygulanan voltajdır. Frekans dönüşüm rezonans test cihazı, enerji, metalurji, petrol ve kimya mühendisliği gibi endüstrilerde yaygın olarak kullanılmaktadır ve yüksek-kapasiteli, yüksek-voltajlı kapasitif numunelerin devri ve önleyici testleri için uygundur.
Frekans modülasyon serisi rezonans test ekipmanının teknik parametreleri
Nominal çıkış voltajı: 0-66kV (etkin değer) ve altı
Çıkış frekansı: 20-300Hz
Rezonans voltajı dalga biçimi: sinüs dalgası, dalga biçimi bozulma oranı %1'e eşit veya daha az
Tam yükte çalışma süresi: 60 dakikalık sürekli çalışma süresi
Sistem kalite faktörü: Maksimum yük altında 20'den büyük veya ona eşit
Frekans regülasyonu: incelik 0,1Hz, kararsızlık %0,01'den az veya eşit
Çalışan güç kaynağı: 220V veya 380V tek-fazlı şebeke gücü
Frekans modülasyon serisi rezonans test ekipmanının çalışma prensibi
frekans modülasyonu serisi rezonans test ekipmanıSeri paralel rezonans ilkesini uygular. Değişken frekans kontrol cihazının çıkış frekansını ayarlayarak, devredeki reaktörün endüktansı L ve test numunesinin kapasitansı C rezonansa girer ve rezonans voltajı, test numunesine uygulanan voltajdır. Güç kaynağı, frekans modülasyon kontrolörü aracılığıyla sağlanır ve test voltajı, reaktör L'ye ve test numunesi CX'e yüksek voltaj uygulamak için başlangıçta uyarma transformatörü tarafından yükseltilir. Frekans modülasyon kontrolörünün çıkış frekansını değiştirerek devre seri rezonans durumuna geçer; Devrenin rezonans frekansı, test numunesinin kapasitansına (CX) ve reaktörün endüktansına (L) bağlıdır. Test örneğinde yüksek voltajın gerekli voltaj değerini elde etmek için değişken frekans kontrol cihazının çıkış voltajını ayarlayın.
FM serisi rezonans test ekipmanının özellikleri
Büyük ekran, test verilerini ve test durumunu görüntüler ve gerçek-zamanlı işlem adımı istemi işlevine sahiptir
Deneysel voltajı, frekans aralığını ve basınçlandırma süresini esnek bir şekilde ayarlayabilir
Test sonuçları test numunesinin kapasitansını hesaplayabilir
Deneysel verilerin kolay iletişimi ve yönetimi için bilgisayar iletişim arayüzü ile donatılmıştır
Küçük boyut, hafiflik, kolay kullanım
Yüksek çözünürlük, 0,001HZ frekans çözünürlüğü
Yüksek güvenlik ve güvenilirlik sunan sistem, kişisel ve ekipman güvenliğini etkili bir şekilde koruyabilen aşırı akım, aşırı gerilim ve deşarj koruma fonksiyonlarına sahiptir. Test sonuçları yazılımla yazdırılabilir ve yükseltilebilir
