Frekans dönüşüm serisi rezonans komple set cihazının prensibi
Değişken frekanslı seri rezonans ekipmanının tamamı, seri rezonans prensibini uygular. Değişken frekanslı kontrolörün çıkış frekansını ayarlayarak, devredeki reaktör endüktansı L ve örnek kapasitansı C seri rezonansa girer ve rezonans voltajı, örneğe uygulanan voltajdır. Frekans dönüşüm rezonans test cihazı, enerji, metalurji, petrol ve kimya mühendisliği gibi endüstrilerde yaygın olarak kullanılmaktadır. Jeneratörler, güç transformatörleri, GIS ve yüksek çapraz-bağlantılı güç kabloları, transformatörler, burçlar vb. gibi yüksek-kapasiteli ve yüksek-voltajlı kapasitif numunelerin devir testi ve önleyici testi için uygundur.

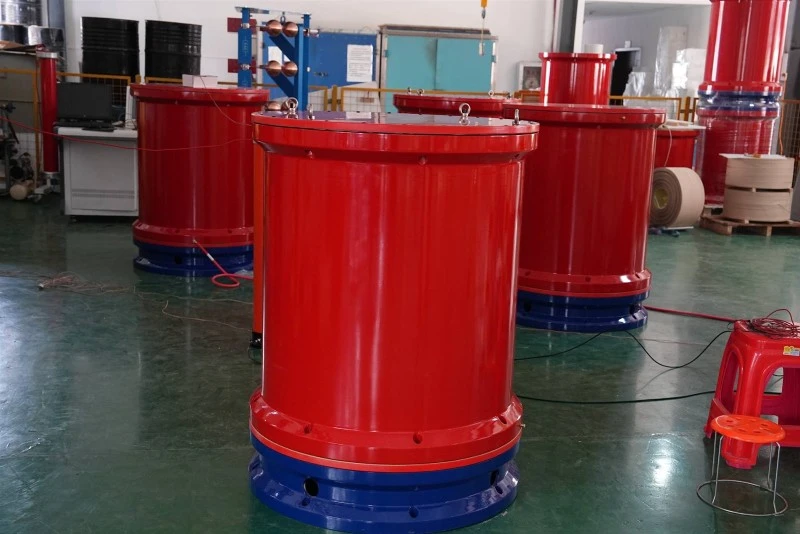

Değişken frekanslı seri rezonans ekipmanlarının tamamı temel olarak değişken frekanslı kontrolör, uyarma transformatörü, yüksek-gerilim reaktörü, yüksek-gerilim gerilim bölücü vb.'den oluşur. Değişken frekanslı denetleyiciler iki kategoriye ayrılır: 20KW ve üstü masaüstü denetleyiciler ve 20KW ve altı taşınabilir kutu denetleyicileri; Değişken frekans serisi rezonans ekipmanının tamamı bir kontrolör ve bir filtreden oluşur. Değişken frekanslı kontrol cihazının ana işlevi, sabit genlik ve frekansa sahip 380V veya 200V AC güç frekansı sinüs dalgasını, ayarlanabilir genlik ve frekansa sahip sinüs dalgasına dönüştürmektir. Ve tüm ekipmana güç sağlayın. Uyarma transformatörünün işlevi, değişken frekanslı güç kaynağının voltaj çıkışını uygun test voltajına yükseltmektir. Yüksek-voltaj reaktörü L, rezonans devresinin önemli bir bileşenidir. Güç frekansı 1/(2 π√ LCX)'e eşit olduğunda, test örneği CX ile seri rezonansa girer.
Değişken frekans serisi rezonans ekipmanlarının eksiksiz bir setinin özellikleri
1. Cihazda aşırı gerilim, aşırı akım, sıfır başlatma ve sistemin ayarlanması (yanıp sönme) gibi koruma fonksiyonları bulunmaktadır. Aşırı gerilim ve aşırı akım koruma değerleri, test örneği yanıp söndüğünde kullanıcının yanıp sönen koruma eylemini tetikleme ihtiyacına göre ayarlanabilir ve deneysel analiz için yanıp sönen voltaj değeri kaydedilebilir
2. Cihazın tamamı hafiftir ve maksimum ağırlığı 40 kg'ı aşmaz, bu da sahada kullanımını kolaylaştırır
3. Cihazda, kullanıcıların sahadaki duruma göre-esnek bir şekilde seçim yapmasına ve test hızını artırmasına olanak tanıyan dört çalışma modu vardır. Çalışma modları şunlardır: tam otomatik mod, manuel mod, otomatik ayarlama ve manuel yükseltme modu
4. Kullanıcılar tarafından kolay tanımlama ve geri alma için sayısal veri numaralarıyla verileri farklı konumlarda depolayabilme ve yazdırabilme özelliği
5. Cihaz frekansı otomatik olarak taradığında, frekansın başlangıç noktası belirlenen aralık dahilinde isteğe göre ayarlanabilir ve tarama yönü yukarı veya aşağı doğru seçilebilir. Aynı zamanda, LCD ekran tarama eğrisini görüntüleyerek kullanıcıların rezonans noktasını bulup bulmadıklarını sezgisel olarak anlamalarını kolaylaştırır.
6. DSP platform teknolojisinin benimsenmesi, işlevlerin eklenmesi veya kaldırılması ve kullanıcı ihtiyaçlarına göre yükseltme yapılması kolaydır; böylece insan-makine değişim arayüzünü daha kullanıcı-dostu hale getirir
Frekans dönüşüm serisi rezonans komple set cihazının çalışma prensibi
Güç kaynağı, değişken frekanslı bir kontrol cihazı aracılığıyla sağlanır ve test voltajı, reaktör L'ye ve test numunesi Cx'e yüksek voltaj uygulamak için başlangıçta uyarma transformatörü tarafından yükseltilir. Değişken frekanslı kontrolörün çıkış frekansını değiştirerek devre seri rezonans durumuna geçer ve değişken frekanslı kontrolörün çıkış voltajı, test numunesinin yüksek voltajında gerekli voltaj değerini elde edecek şekilde ayarlanır.
Devrenin rezonans frekansı, f=1/(2 π√ LC) rezonans frekansıyla, test numunesinin kapasitansına Cx ve reaktörün endüktansına L bağlıdır.
Değişken frekans serisi rezonans ekipmanının komple setinin özellikleri:
1. Büyük ekranda test verileri ve test durumu görüntülenir ve gerçek-zamanlı işlem adımı istemleri bulunur.
2. Test voltajını, frekans aralığını ve basınçlandırma süresini esnek bir şekilde ayarlayabilir.
3. Deney sonuçları test numunesinin kapasitansını hesaplayabilir.
4. Küçük boyut, hafiflik ve kolay kullanım.
5. Yüksek çözünürlük, 0,001Hz frekans çözünürlüğü, voltaj çözünürlüğü: %1 kaba ayar, %0,01 ince ayar.
6. Yüksek güvenlik ve güvenilirlik, sistem, kişisel ve ekipman güvenliğini koruyabilen aşırı gerilim, aşırı akım ve deşarj koruma fonksiyonlarına sahiptir.
7. Test sonuçları yazdırılabilir.
8. Yükseltilebilir işletim yazılımı.
