Seri rezonans devresinin işlevi nedir? Wuhan UHV üretimde uzmanlaşmıştırseri rezonans cihazları, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Ararkenseri rezonans cihazları, Wuhan UHV'yi seçin.

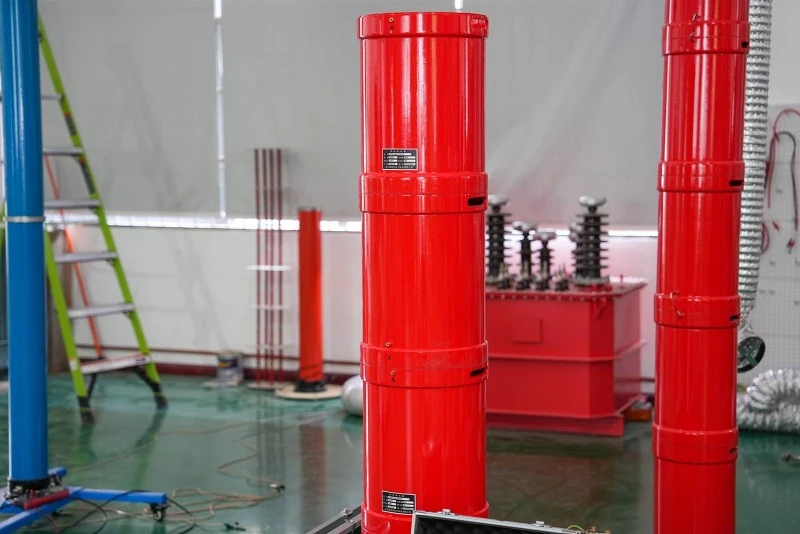

Adından da anlaşılacağı gibi seri reaktör, bir devreye seri olarak bağlanan bir reaktörü (indüktör) ifade eder. Reaktif güç kompanzasyonu ve harmonik kontrol endüstrisinde, seri reaktör esas olarak bir kapasitörle seri olarak bağlanan bir reaktörü ifade eder. Reaktör ve kapasitör seri olarak bağlandıktan sonra harmoniklerin giderilmesinde veya filtrelenmesinde rol oynayan bir rezonans devresi oluştururlar. Rezonans devresinde reaktörün rolü aşağıdaki gibidir:
1.1 Kapasitör bankının dalgalanma katını ve dalgalanma frekansını azaltın. Kapasitörleri korumak ve destekleyici ekipmanın seçimini kolaylaştırmak için kapasitör grubunun dalgalanma katını ve dalgalanma frekansını azaltın. Bir seri reaktör kurulduktan sonra, kapanma ani akımı, reaktans oranının tersinin 1+karekökünün altına kadar bastırılabilir. Ulusal standart GB50227-2008, ani akımın kapasitörün nominal akımının 20 katından daha azıyla (genellikle yaklaşık 10 katı) sınırlandırılmasını gerektirir. Harmonik amplifikasyonu (harmonik çekiş) önlemek için seri reaktörün volt amper özelliklerinin mümkün olduğu kadar doğrusal olması gerekir. Şebeke harmonikleri küçük olduğunda ani akımı sınırlayan reaktörler kullanın; Yaklaşık %0,1-%1'lik bir reaktans oranı, ani akımı nominal akımın 10 katından daha azına sınırlayabilir ve reaktörün aktif kaybını azaltabilir. Ayrıca reaktörün hacmi küçüktür, az yer kaplar ve kapasitör kabinine kurulumu kolaydır. Bu tip reaktörlerin kullanımı hem ekonomik hem de enerji tasarrufu sağlamaktadır.
1.2 Karakteristik alt harmonikleri filtrelemek için kapasitör grubuyla tam rezonanslı bir devre oluşturun. Seri filtre reaktörünün endüktif reaktansını ve kapasitörün kapasitif reaktansını tam olarak ayarladıktan sonra, belirli bir karakteristik alt harmoniği filtrelemek için karakteristik alt harmoniklere sahip bir AC filtre oluşturulur, böylece veri yolu üzerindeki alt harmonikteki voltaj distorsiyonu azaltılır, hattaki karakteristik alt harmonik akımı azaltılır ve veri yoluna sağlanan ağın güç kalitesi iyileştirilir.
1.3 Karakteristik alt harmonikleri bastırmak için kapasitör grubuyla kısmi bir rezonans devresi oluşturun. Önkoşul, elektrik şebekesindeki harmonik durumu net bir şekilde anlamak, çevredeki elektrik kullanıcılarında harmonik oluşturabilecek büyük düzeltme ekipmanlarının, elektrik ark ocaklarının, haddehanelerin ve diğer yüklerin olup olmadığını ve yüksek-performanslı yüksek{-gerilim transformatörlerinin ve düşük performansa sahip motorların olup olmadığını belirlemektir. Elektrik şebekesindeki harmoniğin gerçek değerini mümkün olduğunca ölçmeye çalışın ve ardından gerçek harmonik bileşenlere göre uygun reaktörleri yapılandırın.
1.4 Kısa-devre empedansını artırın, kısa-devre kapasitesini azaltın ve kısa-devre akımını azaltın. Reaktif güç kompanzasyon branşı önceden bir seri reaktörle donatılmıştır. Kapasitör plakası arızası veya toprak arızası gibi bir kapasitör arızası meydana geldiğinde sistem, sistem empedansı ve seri reaktör empedansı aracılığıyla kısa-devre akımı sağlar. Seri reaktörün empedansı, sistem empedansından çok daha büyük olduğundan, kısa-devre arızaları sırasında kapasitörün kısa-devre kapasitesini etkili bir şekilde azaltır, dağıtım devre kesicisinin kısa-devre akımını kesebilmesini sağlar ve sistemin güvenlik ve kararlılık performansını artırır
1.5 Güç kapasitörlerini korumak için kapasitör grubundan arızalı kapasitör grubuna giden deşarj akımını azaltın. İşletmedeki reaktif güç kompanzasyon kondansatör bankası birden fazla koldan oluştuğunda kondansatörlerden birinin arızalanması durumunda çalışan diğer kondansatör bankları arızalı kondansatör üzerinden deşarj olacaktır. Seri reaktörler bu deşarj dalgalanmasını etkili bir şekilde azaltabilir ve koruma cihazının arızalı kapasitör grubunu kesmesi olasılığını sağlayabilir.
1.6 Kapasitör grubunun anahtarlama ani akımını azaltmak ve ani akım geçici işleminin genliğini düşürmek, kontaktörün arkının söndürülmesi için faydalıdır. Kondansatörlerin kontaktörlerle anahtarlanması işlemi sırasında ani akım oluşur. Seri reaktörler, çalışma akımının geçici sürecini etkili bir şekilde bastırabilir; bu, kontaktör kontaklarının bağlantısının kesilmesi, arkın yeniden alevlenmesini önleme ve çalışma sırasında aşırı gerilime neden olma açısından faydalıdır. Aşırı voltajın genliğini azaltın, kapasitörleri koruyun ve aşırı voltajın bozulmasını veya yalıtımın eskimesini önleyin.
1.7 Güç şebekesinde aşırı gerilim korumasını önlemek için, çalışan kapasitör gruplarından kaynaklanan aşırı gerilim genliğini azaltın. Kondansatörlerin kontaktörlerle anahtarlanması işlemi sırasında operasyonel aşırı gerilimler oluşur. Seri reaktörler, kontaktörlerde kontak arızası oluşumunu etkili bir şekilde bastırabilir, operasyonel aşırı gerilimlerin genliğini azaltabilir, kapasitörleri koruyabilir ve aşırı gerilim bozulmasını veya izolasyonun hızlandırılmış eskimesini önleyebilir. Güç elektroniği teknolojisinin yaygın olarak uygulanması ve gelişmesiyle birlikte, güç kaynağı sistemine, özellikle statik invertörlerin kullanımıyla, düşük-küçük kapasiteli ev aletleri ve yüksek-yüksek voltajlı büyük kapasiteli endüstriyel AC/DC dönüştürme cihazları gibi çok sayıda doğrusal olmayan yük eklenmiştir. Anahtarlama modunda çalıştıklarından, güç şebekesindeki akım ve gerilim dalga formlarının bozulmasına neden olarak güç şebekesinin harmonik "kirlenmesine" yol açabilirler. Elektrik şebekesinde harmonik "kirlilik" oluşmasının bir diğer önemli nedeni, elektrik ark ocakları, büyük haddehaneler, elektrikli lokomotifler vb. gibi şebekeye bağlı darbe ve dalgalanma yükleridir. Bunlar yalnızca çalışma sırasında çok sayıda yüksek-düzey harmonik üretmekle kalmaz, aynı zamanda voltaj dalgalanmalarına, titreşime ve üç{10}}faz dengesizliğinin giderek daha ciddi hale gelmesine de neden olur. Bu sadece güç kaynağı ekipmanının güvenliğini azaltmakla kalmaz, aynı zamanda elektrik şebekesinin ekonomik işleyişini ciddi şekilde zayıflatır ve buna müdahale ederek elektrik şebekesi için "kamu tehlikesi" oluşturur. Güç kalitesinin kapsamlı yönetimi, yönetimden, çok düzeyli yönetimden ve hiyerarşik koordinasyondan kirleten kişinin sorumlu olması gerektiği ilkesine uygun olmalıdır. Bölgenin dağıtım ve dönüşüm sisteminde, güç kalitesi kirliliğinin ana kaynaklarının ve güç kalitesine duyarlı yük merkezlerinin seçilmesi, güç kalitesi kontrol hub noktalarının oluşturulması, bu noktalarda çevrimiçi güç kalitesi izlemelerinin yapılması ve güç kalitesinin iyileştirilmesine yönelik önlemlerin alınması özellikle önemlidir.
