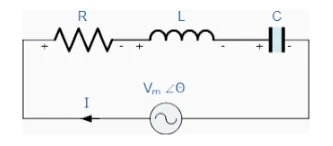

Bir seri RLC devresinde, indüktörün endüktans değeri kapasitörün kapasitans değerine eşit olduğunda, bir frekans noktası yani X büyük=X C ortaya çıkar. Bunun meydana geldiği noktaya rezonans frekans noktası (ƒ - r) denir ve seri RLC devresini analiz ettiğimizde bu rezonans frekansı bir dizi rezonans devresi üretir.
Frekans sonsuza yaklaştıkça indüktörün reaktansı da sonsuza doğru artacak ve devre elemanları açık devre gibi davranacaktır. Ancak frekans sıfıra veya DC'ye yaklaştıkça indüktörün reaktansı sıfıra düşecek ve kısa devre gibi ters etkiye neden olacaktır. Bu, indüktörün reaktansının frekansla orantılı olduğu, düşük frekanslarda daha küçük ve yüksek frekanslarda daha yüksek olduğu anlamına gelir.
Aradaki temel farkseri rezonans (değişken frekanslı seri rezonans test cihazı olarak da bilinir)ve paralel rezonans, enerji depolama devrelerinin oluşması nedeniyle büyük miktarda dolaşım akımının olması ve seri rezonans akım eğrisini takip eden yönünün tam tersi olmasıdır.
Frekans sonsuza yaklaştığında kapasitörün reaktansı sıfıra düşecek ve devre bileşenlerinin 0 Ω'luk ideal bir iletken gibi çalışmasına neden olacaktır. Ancak frekans sıfıra veya DC seviyesine yaklaştıkça kapasitörün reaktansı hızla sonsuza artacak ve açık devre durumu gibi büyük bir direnç etkisi yaratmasına neden olacaktır. Verilen herhangi bir kapasitans değeri için bu, kapasitans reaktansının frekansla ters orantılı olduğu anlamına gelir.

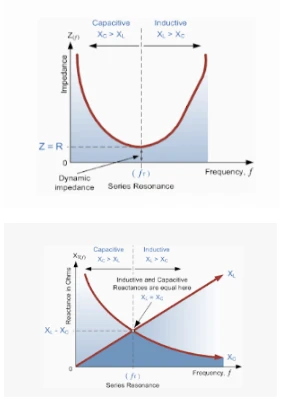

XL=XC olduğunda, iki eşit ve eşit reaktans birbirini iptal eder. Şekilde iki reaktans eğrisinin kesiştiği nokta ise AC devresindeki rezonansı gösterir.
Kapasitans reaktansı devreye hakim olduğunda empedans eğrisinin kendisinin hiperbolik bir şekle sahip olduğunu lütfen unutmayın. Ancak endüktans reaktansı devrede baskın olduğunda XL'nin doğrusal tepkisi nedeniyle eğri asimetrik olur. Bu nedenle rezonans sırasında devre empedansı minimum değerde ise devrenin kabulü maksimum değerde olmalıdır. Bir kişinin özelliklerinden biriseri rezonansDevrenin özelliği, kabulün çok yüksek olmasıdır, ancak bu kötü bir şey olabilir çünkü rezonans sırasında direnç değerinin çok düşük olması, devre akımının çok tehlikeli olabileceği anlamına gelir.
Bir frekans tepkisi eğrisiseri rezonansdevre akımın büyüklüğünün frekansın bir fonksiyonu olduğunu gösterir. Bir grafik üzerinde çizildiğinde, tepkinin sıfıra yakın bir noktadan başladığı ve maksimum rezonans frekansına I MAX=I'de ulaştığı görülebilir. R, ƒ ile sonsuz hale gelir ve sonra tekrar sıfıra yakın bir değere düşer. Sonuç olarak, rezonansta bile, L indüktörü ve C kondansatörü üzerindeki C geriliminin genliği güç kaynağı geriliminden çok daha büyük olabilir çünkü bunlar eşittir ve zıt olduklarında birbirlerini iptal ederler. Seri rezonans devresi yalnızca rezonans frekansında çalıştığından, bu tür devrelere alıcı devre de denir çünkü rezonans sırasında devrenin empedansı minimumdadır ve rezonans frekansına eşit bir frekansın kabul edilmesini kolaylaştırır. Mevcut. Seri devredeki rezonans etkisi aynı zamanda "gerilim rezonansı" olarak da bilinir.
