AC yüksek-voltaj serisi rezonans test cihazı,seri rezonans test cihazıGüç frekansı seri rezonansı üretmek ve güç frekansı test voltajı elde etmek için ayarlanmış indüktörleri ve yük kapasitörlerini kullanan. Seri rezonans, bir izolasyon transformatörü, bir frekans ve voltaj düzenleyici güç kaynağı, bir uyarma transformatörü, bir reaktör ve bir kapasitif voltaj bölücüden oluşur. Test örneğinin kapasitörü ve reaktörü bir seri rezonans bağlantısı oluşturur; Gerilim bölücü, test numunesindeki rezonans voltajını ölçmek ve bir aşırı gerilim koruma sinyali sağlamak için test numunesine paralel olarak bağlanır; Frekans modülasyonu güç çıkışı, seri rezonans için uyarma gücü sağlayan bir uyarma transformatörü aracılığıyla seri rezonans devresine bağlanır.
değişken frekans serisi rezonans test cihazıgenel test cihazlarından farklıdır ve en büyük özelliği, aynı ekipman setinin, çapraz bağlı kablolar, transformatörler vb. GIS, Elektrik motorları ve jeneratörler gibi farklı elektrikli ekipmanların AC dayanım voltajı testi için kullanılabilmesidir; ayrıca, bu seçim kataloğunda kullanıcıların seçebileceği tipik ve yaygın olarak kullanılan modellere ek olarak, farklı bölgelerin, kullanıcıların ve numunelerin test gereksinimlerini karşılamak için genellikle kullanıcının numune aralığına ve test gereksinimlerine dayalı konfigürasyon şemalarının tasarımını gerektirir.
Devre frekansı f=1/2 π√ LC olduğunda, devrede rezonans oluştuğunu ve test numunesindeki voltajın, uyarma transformatörünün yüksek voltaj ucunun çıkış voltajının Q katı olduğunu biliyoruz. Q, voltaj rezonans katı olan ve genellikle onlarca ila yüzlerce veya daha fazla arasında değişen sistem kalite faktörüdür. İlk önce, devrede seri rezonansı indüklemek için değişken frekanslı güç kaynağının çıkış frekansını ayarlayın ve ardından örnek voltajın test değerini elde etmek için değişken frekanslı güç kaynağının çıkış voltajını devre rezonansı koşulu altında ayarlayın. Devrenin rezonansından dolayı, değişken frekanslı güç kaynağının daha küçük bir çıkış voltajı, test örneği CX üzerinde daha yüksek bir test voltajı üretebilir.

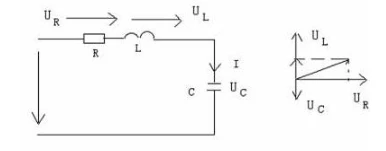

Şekil 1 Seri rezonansın şematik diyagramı
değişken frekans serisi rezonans test cihazıWuhan UHV tarafından geliştirilen seri rezonans ilkesini kullanır. Seri rezonans devresini uyarmak için bir uyarma transformatörü kullanır, değişken frekans kontrol cihazının çıkış frekansını ayarlar ve devre endüktansı L ile test numunesi C'nin seri olarak rezonansa girmesine neden olur. Rezonans voltajı test örneğine uygulanan voltajdır. Frekans dönüşüm rezonans test cihazı, enerji, metalurji, petrol ve kimya mühendisliği gibi endüstrilerde yaygın olarak kullanılmaktadır ve yüksek-kapasiteli, yüksek-voltajlı kapasitif numunelerin devri ve önleyici testleri için uygundur.
seri rezonans gerilimi dayanım cihazıtemel olarak bir frekans dönüştürücü denetleyicisi, uyarma transformatörü, yüksek-gerilim reaktörü, yüksek-gerilim gerilim bölücüsü vb.'den oluşur. Değişken frekanslı denetleyiciler iki kategoriye ayrılır: 20KW ve üstü masaüstü denetleyiciler ve 20KW ve altı taşınabilir kutu denetleyicileri; Bir kontrolör ve bir filtreden oluşur. Değişken frekanslı kontrol cihazının ana işlevi, sabit genlik ve frekansa sahip 380V veya 200V AC güç frekansı sinüs dalgasını, ayarlanabilir genlik ve frekansa sahip sinüs dalgasına dönüştürmektir. Ve tüm ekipmana güç sağlayın. Uyarma transformatörünün işlevi, değişken frekanslı güç kaynağının voltaj çıkışını uygun test voltajına yükseltmektir. Yüksek-voltaj reaktörü L, rezonans devresinin önemli bir bileşenidir. Güç frekansı 1/(2 π√ LCX)'e eşit olduğunda, test örneği CX ile seri rezonansa girer.
Değişken frekans serisi rezonans test cihazı, 10KV, 35KV, 110KV, 220KV ve 500KV polietilen güç kablolarının AC dayanım gerilimi testi için uygundur. 60KV, 220KV ve 500KV GIS'in AC dayanım gerilimi testi için uygundur. Büyük transformatörlerin ve jeneratör setlerinin güç frekansı dayanım gerilimi testi için uygundur; Güç transformatörleri için endüksiyon dayanım gerilimi testi; Topraklama direncinin ölçülmesi.
Yıllardır seri rezonans cihazlarının araştırma ve üretimine odaklanılması nedeniyle Wuhan UHV,değişken frekanslı seri rezonans cihazlarıteknoloji, kalite ve hizmet açısından! Ülke çapındaki taramanın ardından çok sayıda profesyonel müşteri, sonuçta Wuhan ultra-yüksek gerilim değişken frekans serisi rezonans test cihazını seçti. Wuhan UHV, önce kalitenin ve önce hizmetin müşterilerin beğenisini ve övgüsünü kazanabileceğine kesinlikle inanıyor!
