öyle miseri rezonanskısa devreye eşdeğer mi? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.
Direnç R, indüktör L ve kapasitör C'den oluşan bir AC devresinde,seri rezonansgenellikle devrenin her iki ucunda farklı voltaj ve akım fazlarıyla sonuçlanır. Devre bileşenlerinin (L veya C) parametrelerini veya güç frekansını ayarlarsak, fazlarını aynı hale getirebiliriz ve tüm devre tamamen dirençli görünür. Bir devrenin bu duruma ulaşması rezonans olarak adlandırılır. Rezonans durumunda devrenin toplam empedansı maksimum değerine ulaşır veya ona yaklaşır.

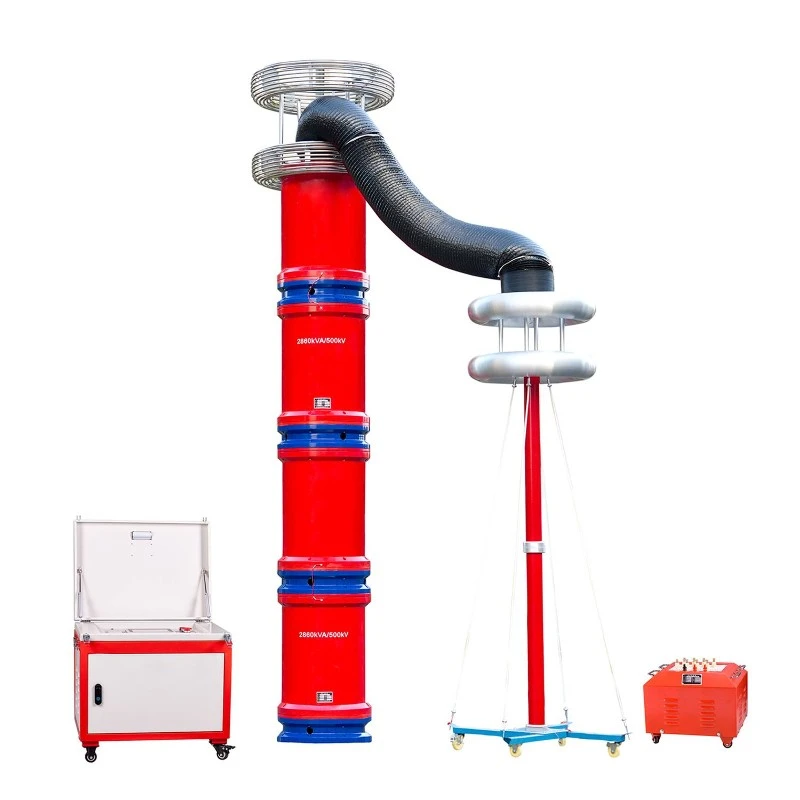

Seri rezonansdeğişken frekanslı güç kaynağı, uyarma transformatörü, reaktör ve kapasitif voltaj bölücüden oluşur. Test örneğinin kapasitörü ve reaktörü bir seri rezonans bağlantısı oluşturur; Gerilim bölücü, test numunesindeki rezonans voltajını ölçmek ve bir aşırı gerilim koruma sinyali sağlamak için test numunesine paralel olarak bağlanır; Frekans modülasyonu güç çıkışı, seri rezonans için uyarma gücü sağlayan bir uyarma transformatörü aracılığıyla seri rezonans devresine bağlanır.
Seri rezonans olarak da bilinirseri rezonans test cihazı, U voltajı ve I akımının aynı faza sahip olduğu ve devrenin saf direnç gösterdiği bir devreyi ifade eder. Kısa devre ise devredeki elektrikli cihazdan akımın geçmediği ve güç kaynağının iki kutbuna doğrudan bağlı olduğu durumu ifade eder. Konsept olarak seri rezonans ve kısa devre tamamen farklıdır, peki seri rezonans neden kısa devreye eşdeğerdir?
Bir devrede, akım elektrikli cihazdan geçmiyorsa ve güç kaynağının iki kutbuna doğrudan bağlıysa, güç kaynağı kısa devre yapacaktır. Ohm kanunu I=U/R'ye göre, tellerin direncinin düşük olması nedeniyle, güç kaynağı kısa devre olduğunda devredeki akımın çok büyük olacağı bilinmektedir. Bu kadar büyük bir akım, piller veya diğer güç kaynakları tarafından sürdürülemez, bu da güç kaynağına zarar verebilir.
Üretimi için koşullarseri rezonansDirenç, endüktans ve kapasitanstan oluşan bir seri devrededirler. Kapasitans reaktansı XC, endüktans reaktansı XL'ye eşit olduğunda, yani XC=XL, devredeki U voltajının ve I akımının fazı aynıdır ve devre saf direnç gösterir. Bu olaya seri rezonans denir. Bir devrede seri rezonans oluştuğunda, Z=√ R ^ 2+(XC-XL) ^ 2=R devresinin empedansı, devredeki toplam empedans en aza indirilir ve akım maksimum değerine ulaşır.
Bazen pratik kullanımda, test örneğinin yalıtım zayıf noktasıseri rezonansdurumunda devre rezonansını hemen kaybeder ve döngü akımı hızla normal test akımının 1/Q'suna düşer. RLC serisi rezonans devresi rezonans yaptığında, Xl=Xc, Devrenin empedansı Z=R+j (Xl Xc)=R'dir ve reaktif kısmın voltajı Ux=I (Xl Xc)=0'dir, dolayısıyla bu kısım kısa devreye eşdeğerdir. Bu nedenle, RLC serisi rezonans devresi, yalnızca R içeren bir saf direnç devresine eşdeğer olabilir. Sıradan bir ifadeyle, seri rezonans söz konusu olduğunda, LC serisi bağlantının empedansı, rezonans frekansı için çok küçüktür, neredeyse sıfırdır. Bu neredeyse güç kaynağının kısa devre yapmasına eşdeğerdir. Ve bu rezonans devresinin çalışmasını istiyorsanız, normal bir voltaj kaynağı kullanmak yerine, güç sağlamak için çok büyük-yüksek frekanslı bir akım kaynağına sahip olmanız gerekir.
