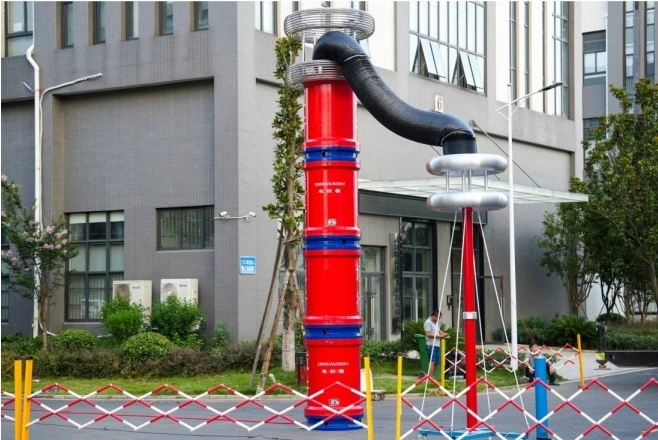

Rezonans frekansı? Wuhan UHV, geniş ürün yelpazesi ve profesyonel elektrik testleri ile rezonans frekansları üretiminde uzmanlaşmıştır. Rezonans frekanslarını bulmak için Wuhan UHV'yi seçin.
Kondansatör ve indüktör içeren devrelerde, kondansatör ve indüktörlerin paralel bağlanması durumunda kısa bir süre içinde meydana gelebilir: Kondansatörün voltajı giderek artarken akım giderek azalır; Aynı zamanda indüktörün akımı giderek artarken, indüktörün voltajı da giderek azalır. Ve çok kısa bir süre sonra: kapasitörün voltajı yavaş yavaş azalırken, akım yavaş yavaş artar; Aynı zamanda indüktörün akımı giderek azalırken, indüktörün voltajı giderek artar. Gerilimin artması pozitif bir maksimum değere ulaşabilir ve gerilimin azalması da negatif bir maksimum değere ulaşabilir. Benzer şekilde devrede elektriksel salınım adı verilen bu işlem sırasında akımın yönü de pozitif ve negatif yönde değişecektir.
Devre salınımı olgusu yavaş yavaş ortadan kaybolabilir veya değişmeden kalabilir. Salınım devam ettiğinde buna rezonans olarak da bilinen eşit genlikli salınım diyoruz.
Bir kondansatör veya indüktör üzerindeki voltajın bir çevrim boyunca değiştiği süreye rezonans periyodu denir ve rezonans periyodunun tersi rezonans frekansı olarak adlandırılır. Sözde-rezonans frekansı bu şekilde tanımlanır.
Bu, kapasitör C ve indüktör L'nin parametreleriyle ilgilidir, yani: f=1/(2 * π * √ LC), w=2 * π * f=1/√ LC açısal frekansına karşılık gelir. Bu noktada, XL=Xc, devre tamamen dirençlidir ve devre empedansının modülü en aza indirilir. Giriş voltajı Ui sabit olduğunda devredeki akım maksimum değerine ulaşır ve giriş voltajı Ui ile aynı fazdadır. Teorik olarak bu noktada Ui=Ur=U0, UL=Uc=QUi, burada Q devrenin kalite faktörü olarak adlandırılır.
Bir kondansatörün veya indüktörün voltajının bir çevrim boyunca değiştiği süreye rezonans periyodu, rezonans periyodunun karşılığına ise rezonans frekansı denir. Sözde-rezonans frekansı bu şekilde tanımlanır. Bu, kapasitör C ve indüktör L'nin parametreleriyle ilgilidir, yani: f=1/√ LC.
Devrenin rezonans frekansının hesaplanması
RLC serisi devrenin rezonans eğrisi
Rezonans devreleri kapasitansın endüktansa eşit olması ve devrenin dirençli olması gibi bir özelliğe sahiptir. Dolayısıyla elimizde: ω L=1/ω C var.
LC'nin bilinen koşulları olduğundan rezonans frekans noktası hesaplanabilir
Kalite faktörü Q=ω L/R. Kalite faktörü 28 ise paralel rezonans devresi akımı 28 kat azaltır; Eğer bu birseri rezonansdevre, daha sonra voltaj 28 kat arttı
Yani şimdi voltajseri rezonansnokta uygulanan voltajın kalite faktörüyle çarpımıdır
Bilinen koşullar size uygulanan voltajın tepe değeri olduğunu söylüyorsa bunu doğrudan çarpın; Bilinen koşullar size uygulanan voltajın etkin değer olduğunu söylüyorsa tepe değerini elde etmek için hesaplanan voltajı 1,414 ile çarpmanız gerekir.
