Prensibiseri rezonans test cihazı? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.

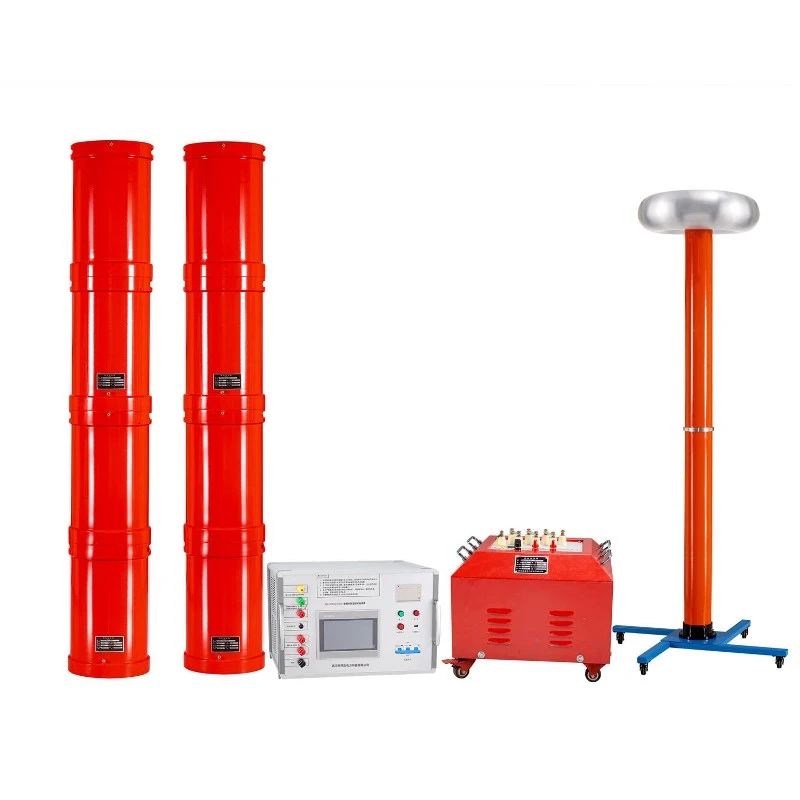

seri rezonans test cihazıolarak da bilinirseri rezonansfrekans modülasyonu ve indüksiyon modülasyonu olarak ikiye ayrılabilir. Değişken frekanslı seri rezonans cihazı genellikle değişken frekanslı bir güç kaynağı, bir uyarma transformatörü, bir reaktör ve bir kapasitif voltaj bölücüden oluşur. Test numunesinin kapasitör ve reaktörü bir seri rezonans bağlantısı oluşturur ve voltaj bölücü, test numunesindeki rezonans voltajını ölçmek ve bir aşırı gerilim koruma sinyali sağlamak için test numunesine paralel olarak bağlanır.
Devre frekansında devrede rezonans oluştuğunu ve test numunesindeki voltajın, uyarma transformatörünün yüksek voltaj ucunun çıkış voltajının Q katı olduğunu biliyoruz. Q, voltaj rezonans katı olan ve genellikle onlarca ila yüzlerce veya daha fazla arasında değişen sistem kalite faktörüdür. İlk önce, devrede seri rezonansı indüklemek için değişken frekanslı güç kaynağının çıkış frekansını ayarlayın ve ardından örnek voltajın test değerini elde etmek için değişken frekanslı güç kaynağının çıkış voltajını devre rezonansı koşulu altında ayarlayın. Devrenin rezonansından dolayı, değişken frekanslı güç kaynağının daha küçük bir çıkış voltajı, test örneği CX üzerinde daha yüksek bir test voltajı üretebilir.
Yaygın arıza olaylarıseri rezonans test cihazı
1. Seri rezonans test cihazının yanıp sönme olgusu
Bir gaz veya sıvı dielektrikte katı yalıtım yüzeyi boyunca tahrip edici boşalma meydana geldiğinde buna flashover adı verilir. Parlama fenomeni, yalıtkanı çevreleyen gaz veya sıvı dielektrik bozulduğunda, katı bir yalıtkanın yüzeyi boyunca arıza voltajının boşaldığı olguyu ifade eder. Deşarj sırasında flashoverın meydana geldiği gerilime flashover gerilimi denir. İzolatörün flaşlanmasının ardından elektrotlar arasındaki voltaj hızla sıfıra düşer veya sıfıra yakın olur. Flashover kanalındaki kıvılcımlar veya arklar, yalıtım yüzeyinin lokal olarak aşırı ısınmasına neden olur, bu da karbonlaşmaya ve yüzey yalıtımının hasar görmesine neden olur.
Yaygın olay, gaz ve katı dielektrik arasındaki arayüz boyunca parlamadır. İzolatör dizisinin yüzeyi ve burcun yüzeyi boyunca yıkıcı boşalmaya flashover adı verilir. Flashover terimi yalnızca özel koşullar altındaki deşarj olaylarına uygulanabilir.
2. Seri rezonans test cihazının deşarj olgusu
Boşalma olgusu nispeten genel bir kavramdır ve genel olarak yalıtkan malzemelerin bir elektrik alanının etkisi altında yalıtkan bir durumdan iletken bir duruma geçişini ifade eder. Bu sıçrama olgusu, yalıtım malzemesinin tamamen kısa devre yaptığı ve hasar gördüğü elektrotlar arasındaki "geçiş durumunda" meydana gelebilir. Bu sırada elektrotlar arasındaki voltaj hızla çok düşük veya sıfıra yakın bir değere düşer; buna yıkıcı deşarj denir; Atlama olgusu, elektrotlar arasındaki yerel alanlarda da meydana gelebilir ve alanın geri kalanı hala iyi bir yalıtım performansına sahipken yalıtım malzemesinin yerel olarak kısa devre yapmasına neden olur ve elektrotlar arasındaki voltaj hala kısmi deşarj olarak adlandırılan belirli bir değeri koruyabilir.
Tahribatlı boşalma ve kısmi boşalma tüm dielektrikler ve bunların kombinasyonlarında kullanılabilir ancak farklı dielektrikler ve bunların kombinasyonlarında meydana gelen boşalmaların özel isimleri vardır. Bir gaz veya sıvı dielektrikte elektrotlar arasında meydana gelen yıkıcı deşarja kıvılcım deşarjı denir, örneğin hava boşluklarında veya yağ boşluklarında meydana gelen yıkıcı deşarj, kıvılcım deşarjı olarak daha kesin olmalıdır.
Katı bir dielektrikte yıkıcı deşarj meydana geldiğinde buna bozulma denir. Arıza meydana geldiğinde, katı dielektrikte izler kalır ve bu da katı dielektrikin yalıtım özelliklerini kalıcı olarak kaybetmesine neden olur. Yalıtım kartonu kırıldığında karton üzerinde bir delik kalacaktır.
