Güç sistemlerinde röle korumasının test edilmesinde, görünüşte basit bir seçim genellikle işletme ve bakım ekibinin kafasını karıştırır: Birincil akım enjeksiyon testi ve ikincil akım enjeksiyon testi için hangi tür ekipman satın alınmalıdır?
Cevap 'bir veya iki seç' değil. İkisinin test hiyerarşisindeki farklı konumlarını anlamak, makul ekipman kararları vermenin ön koşuludur.
İkincil enjeksiyon: kullanışlı "cihaz incelemesi"
İkincil enjeksiyon testi, korumanın mantığını ve ayarlarını doğrulamak için koruyucu ekran terminal bloğuna simüle edilmiş hata miktarlarını uygular. Çalıştırılması kolaydır, tekrarlanabilirdir ve çok sayıda rutin projeye uygundur. UHV-1200mikrobilgisayar röle koruma test cihazıWuhan UHV Power Technology Co., Ltd., standart 6 fazlı voltaj/akım çıkışı, 0 ila 30 A/faz AC akım çıkış aralığı, 6 faz paralel bağlandığında 180 A'ya kadar ve 0 ila 1000 Hz'yi kapsayan frekans aralığı sağlayan, bu alanda temsili bir üründür. UHV-802üç fazlı röle koruma test cihazıAynı serinin boyutları daha kompakt olup, yalnızca 15 kg'lık tek makine ağırlığı, 40 A/faz AC akım çıkışı ve 120 A üç fazlı paralel çıkış ile yerinde tek cihaz doğrulaması ve laboratuvar mantık doğrulaması için uygundur.
Ancak ikincil enjeksiyon testinin yadsınamaz bir sınırlaması vardır: ikincil devrenin ve transformatörün doğru olduğunu varsayar ve birincil taraftaki kusurları doğrudan tespit edemez. Wuhan UHV teknolojisi makalesinde belirtildiği gibi, ikincil enjeksiyon testi sensör kablolarını ve polarite sorunlarını tespit edebilse de yalnızca ekipmanın mantığını ve kablolamasını test eder ve diğer tüm akım taşıyan bileşenler test edilmemiştir.
Tek enjeksiyon: yeri doldurulamaz 'tam bağlantı doğrulaması'

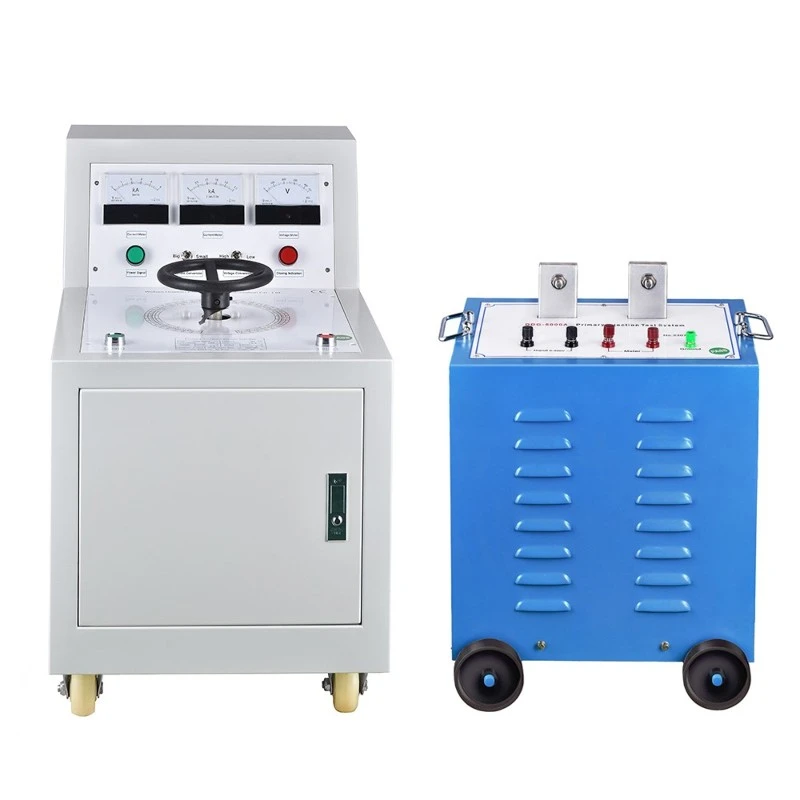

Birincil enjeksiyon testi, akım trafosu oranını, polaritesini, ikincil devrenin bütünlüğünü ve çok noktalı topraklama, doygunluk ve ters kablolama gibi gizli tehlikeleri açığa çıkarabilecek tüm iletimi doğrulamak için birincil tarafa doğrudan gerçek bir yüksek akım uygular. DDG-5000Abirincil akım enjeksiyon test cihazıWuhan için UHV, izleme için birden fazla aralığa sahip çift ampermetre ve hassas çıkış kontrolü için ayarlanabilir ototransformatörler kullanılarak bu tür senaryolar için özel olarak tasarlanmıştır. Elektrik santralleri ve trafo merkezlerinin devreye alınması ve hata ayıklamasının yanı sıra elektrikli ekipman üreticilerinin tip testleri için de uygundur.
Tek bir enjeksiyon testinin değeri, tüm devreyi kapsayan ve akım transformatörlerinin, rölelerin, açma ve alarm devrelerinin, devre kesicilerin vb. birincil ve ikincil sargıları gibi tüm kabloları denetleyen tüm koruma zincirinin doğru kurulumunu ve çalışmasını kanıtlama yeteneğinde yatmaktadır. Ancak maliyet de aynı derecede önemlidir: bu tür ekipmanın satın alma maliyeti, ikincil enjeksiyon ekipmanının 3 ila 10 katıdır, çıkış akımı birkaç yüz amperden on binlerce ampere kadar değişir, yük kapasitesi gereksinimleri yerinde güç kaynağı daha yüksektir ve nakliye ve dağıtım maliyetleri de daha yüksektir.
Seçimin anahtarı: test hiyerarşisini eşleştirmek
Wuhan UHV Power Technology Co., Ltd., ürün düzeninde "senaryo eşleştirme" kavramını benimseyerek iki tür test gereksinimini kapsayan eksiksiz bir ürün sistemi oluşturdu. Şirket, röle koruma test cihazları, ikincil devre test cihazları gibi 15 ana kategoride 100'den fazla ürün türünü kapsayan bir ürün yelpazesiyle 22 yıldır yüksek gerilim güç testi alanında derin bir şekilde yer almaktadır.yüksek akım jeneratörleri.
Günlük işletme ve bakımda tek cihaz kalibrasyonu ve laboratuvar mantık doğrulaması için ikincil enjeksiyon ekipmanı bunların üstesinden gelmek için yeterlidir; Yeni istasyon işletiminin kabulü, arızalardan sonra tam bağlantı doğrulaması ve önemli ekipmanların düzenli tam performans testleri için bir kerelik enjeksiyon testi vazgeçilmez bir araçtır. İkisi birbirinin tamamlayıcısı değil tamamlayıcısıdır.
Endüstri uygulamalarının ortaya çıkardığı gibi, birincil enjeksiyon ve ikincil enjeksiyonun hiyerarşik mantığını anlamak, röle koruma denetiminde iyi bir iş çıkarmanın bir ön koşuludur: yanlış yöntemi kullanmak, ya birincil taraftaki gerçek gizli tehlikeyi gözden kaçırmak ya da mantıksal katmana tekrar tekrar miktar eklemek ancak döngü hatasına asla dokunmamak. Güç işletimi ve test kurumları için, iki tip ekipman arasında seçim yapmak arasında uğraşmak yerine, bunları kendi test senaryosu gereksinimlerine göre makul şekilde yapılandırmak daha iyidir, böylece her test doğru seviyeye düşer.
