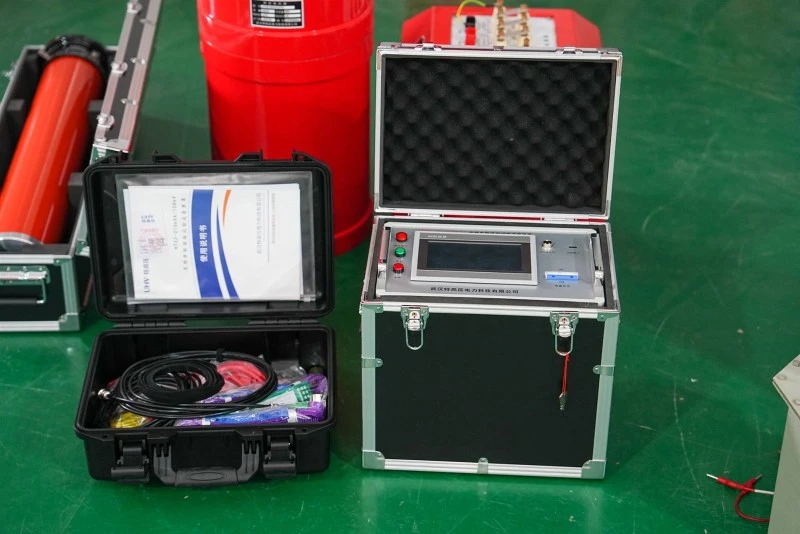

Rezonans aşırı geriliminin önlenmesi? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.
Sistem, rezonans voltajı ve güç frekansı voltajının etkisi altında rezonansa girdiğinde, PT demir çekirdeğinin manyetik yoğunluğu hızlı bir şekilde doygunluğa ulaşır ve uyarma akımı hızla artar; bu, ciddi aşırı ısınmaya ve PT sargısında hasara neden olabilir (birleşik sistemdeki tüm PT'ler tehdit altındadır) ve hatta büyük-ölçekli elektrik kesintilerine neden olan veri yolu arızalarına yol açabilir. Rezonans oluştuğunda hızlı bir şekilde ortadan kaldırarak ekipmanın güvenli çalışmasını sağlamak çok önemlidir.
1. Rezonansın Sınıflandırılması ve Rezonans Olayının Analizi
6kV nötr topraklanmamış sistemin rezonansı üç türe ayrılabilir: temel rezonans, yüksek-frekans rezonansı ve frekans bölmeli rezonans. Rezonans genellikle topraklama ve uyarılma yoluyla oluşur. İşletim deneyimine dayanarak, boş bir veri yolunun yalnızca bir gerilim transformatörüyle aniden şarj edilmesi durumunda temel rezonansın ortaya çıkma eğilimi vardır; Tek-fazlı topraklama meydana geldiğinde, özellikle tek-fazlı topraklama aniden ortadan kaybolduğunda (bir devrenin çekilmesi gibi), frekans bölmeli rezonansın ortaya çıkması muhtemeldir, bu da rezonansı kolayca tetikleyebilir. Rezonans oluştuğunda, fazdan faza voltaj değişmeden kalır ve voltaj karşılıklı endüktans üçgeni rezonans frekans voltajı üretecektir. Merkezi sinyal "sistem tek-fazlı topraklama" sinyalini rapor edecektir. Voltaj değişikliği dikkatli bir şekilde analiz edilmezse sistemin tek fazlı topraklama hatası olarak algılanacaktır. Ark bastırma bobini olmayan trafo merkezleri için rezonansın hızla ortadan kaldırılması daha önemlidir. Aşağıda üç rezonans olayını analiz edeceğiz:
1. Temel rezonans: Temel rezonans oluştuğunda, bağıl toprak voltajına ilişkin iki olgu vardır:
1) Bir faz voltajı düşer (sıfır değil) ve iki faz voltajı yüksek bir asil hat voltajına veya voltmetrenin üst ölçerine yükselir;
2) İki fazlı voltajın düşmesi (sıfıra değil), bir fazlı voltajın yükselmesi veya voltmetrenin sayacın üstüne çıkması;
Toprak voltajına göre aşırı voltaj, faz voltajının 3 katına eşit veya daha azdır;
2. Yüksek frekans rezonansı: Yüksek-frekans rezonansı oluştuğunda, toprak voltajına göre aşırı voltaj, faz voltajının 4 katına eşit veya daha az olur ve üç-faz-toprak voltajı birlikte yükselir, hat voltajını veya voltmetrenin üst ölçümünü çok aşar.
3. Frekans bölmeli rezonans: Frekans bölmeli rezonans meydana geldiğinde, üç-fazdan toprağa voltaj, faz sırasına göre dönüşümlü olarak veya aynı anda yükselir ve yaklaşık olarak saniyede bir, faz voltajının (1,2-1,4) katı arasındaki düşük frekanslarda salınır.
Yukarıda bahsedilen rezonans olgusu şu şekilde özetlenebilir:
Bu olay, baranın toprak sinyali (dişli üçgeninden sıfır dizi çıkışı ile) ile değerlendirilir ve bir fazın toprağa göre gerilimi hat gerilimini geçerken, iki fazın toprağa göre gerilimi hat gerilimini geçer.
Temel rezonans: Üç-fazlı bağıl toprak voltajı hat voltajını geçer.
Yüksek frekans rezonansı: Üç-faz-toprak voltajı dönüşümlü olarak yükselir, ancak hat voltajını geçmez. Üç-faz-toprak voltajı aynı anda yükselir, ancak hat voltajı frekans bölümü rezonansını geçmez.
2. Rezonans oluşumunun ele alınması
Mevcut 6kV topraksız sistemimiz için ana yöntemler ark söndürme bobinini yerleştirmek ve çalışma parametrelerini değiştirmektir. Genel olarak ark bastırma bobininin yerleştirilmesi rezonansı ortadan kaldırabilir. Temel ve yüksek-frekans rezonansı için, harmonik giderici güvenilir bir şekilde çalışabildiği sürece rezonans da ortadan kaldırılabilir. Ancak frekans bölmeli rezonans için sıfır dizi özelliğine sahiptir. Genel olarak harmonik giderici rezonansı ortadan kaldıramaz. Üç-fazlı simetrik yüklerin değiştirilmesi işe yaramaz. Ark söndürme bobini takmamış olanlar için fiili duruma göre aşağıdaki yöntemlere göre ele alınabilir:
1. Temel veya yüksek-frekans rezonansının işlenmesi:
1) Çalışan bir kondansatör varsa, çalışan kondansatörü kesin; Hiçbir kapasitör çalışmadığında, bir dizi kapasitör takın;
2) Yukarıdaki önlemlerin harmonikleri gideremediği durumlarda, baranın tüm kondansatörlerini kesin ve tercihen önce uzun hattı keserek bölüm fiderinin kesilmesi için regülatöre başvurun.
2. Frekans Bölmeli Rezonansın Kullanımı:
1) Baradaki tüm kapasitörleri çıkarın;
2) Rezonans giderilemediğinde regülatöre başvurarak rezonans giderilene kadar bara üzerindeki hattın kesilmesini sağlayın;
3) Tüm hatlar kesildikten sonra da rezonans giderilemiyorsa regülatöre başvurarak trafo anahtarının kesilmesini ve baranın enerjisinin kesilmesini sağlayın;
4) Baraya ve hatlara güç beslemesini tekrar sağlayın.
