Güç frekansı serisi rezonans test cihazı? Wuhan UHV üretiminde uzmanlaşmıştır.seri rezonans, geniş ürün yelpazesi ve profesyonel elektrik testleri ile. Bulmak içinseri rezonans, Wuhan UHV'yi seçin.

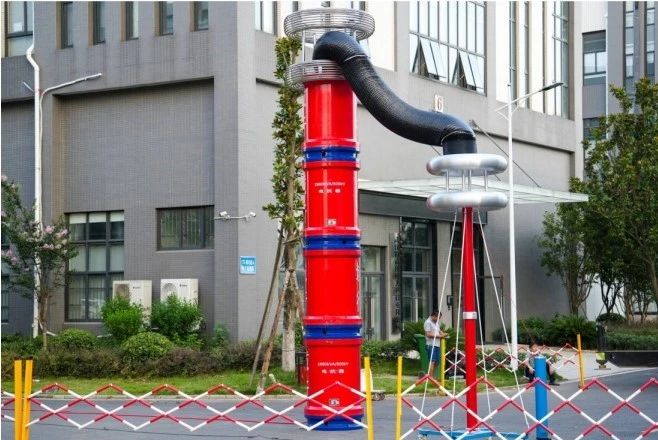

güç frekansı serisi rezonans test cihazıGüç frekansı test voltajını elde etmek amacıyla güç frekansı seri rezonansı oluşturmak için ayarlanmış endüktans ve yük kapasitansını kullanır.Seri rezonansbir izolasyon transformatörü, bir frekans ve voltaj düzenleyici güç kaynağı, bir uyarma transformatörü, bir reaktör ve bir kapasitif voltaj bölücüden oluşur. Test örneğinin kapasitörü ve reaktörü bir seri rezonans bağlantısı oluşturur; Gerilim bölücü, test numunesindeki rezonans voltajını ölçmek ve bir aşırı gerilim koruma sinyali sağlamak için test numunesine paralel olarak bağlanır; Frekans modülasyonu güç çıkışı, seri rezonans için uyarma gücü sağlayan bir uyarma transformatörü aracılığıyla seri rezonans devresine bağlanır.
güç frekansı serisi rezonans test cihazıesas olarak 10kV, 35kV ve 110kV çapraz bağlı kauçuk güç kablolarının, 66kV, 110kV ve 220kV kombine elektrikli cihazların (GIS) frekans dönüşüm AC dayanım gerilimi testi ve hidrolik ve termik jeneratörlerin veya güç transformatörlerinin güç frekansı AC dayanım gerilimi testi için kullanılır. Temel prensip, test edilen kapasitör ile rezonans yoluyla AC test voltajı üretmek için ayarlanabilir (30-300Hz) XZ-L güç frekanslı endüksiyon jeneratörü AC dayanım voltajı ekipmanı kullanmaktır. Kabloların büyük kapasitansı nedeniyle, geleneksel güç frekansı test transformatörleri hantal ve hantaldır ve yüksek akımlı güç kaynaklarının yerinde elde edilmesi zordur. Öyleyse,serisi rezonans AC dayanım gerilimi test ekipmanıgenellikle kullanılır. Giriş gücü kapasitesi önemli ölçüde azaltılabilir, ağırlığı azaltılabilir ve kullanımı ve taşınması kolaydır. İlk aşamada indüksiyon tipi seri rezonans cihazları (50Hz) yaygın olarak kullanılıyordu ancak bunların zayıf otomasyon ve yüksek gürültü gibi dezavantajları vardı. Bu nedenle günümüzde daha çok, daha yüksek kalite faktörü (Q değeri) elde edebilen, otomatik ayarlama, çoklu koruma, gürültü azaltma, esnek birleştirme yöntemleri ve parça başına hafiflik gibi avantajlara sahip olan frekans dönüşüm rezonansı kullanılmaktadır.
Güç frekansı serisi rezonans test cihazının özellikleri
1. Tam otomatik (otomatik ayarlama, otomatik yükseltme), tam manuel (manuel ayarlama, manuel yükseltme) ve yarı-otomatik (otomatik ayarlama, manuel yükseltme ve manuel ayarlama, otomatik yükseltme) dahil olmak üzere birden fazla işlevi vardır ve serbestçe değiştirilebilir ve kullanılabilir;
2. Test voltajı, basınçlandırma süresi, alarm akımı ayarı, alarm voltajı ayarı, frekans aralığı ve başlangıç voltajı ayarlarıyla donatılmıştır;
3. Test numunesinin parlaması veya rezonans devresinde başka sebeplerden dolayı ani rezonans kaybı olması durumunda, deşarj koruma fonksiyonu ile donatılmış olan değişken frekanslı kontrol güç kaynağı, çıkışı anında otomatik ve hızlı bir şekilde kesecek ve koruma tipini ve flashover voltaj değerini gösterecektir;
4. Çıkış voltajı, çıkış frekansı, basınçlandırma süresi ve koruma eylemi türü gibi ilgili bilgileri ölçün ve görüntüleyin. Testin tamamlanmasının ardından voltaj otomatik olarak sıfıra düşecektir;
5. Büyük LCD tam Çin arayüz platformu teknolojisi, tam dokunmatik ekran işlemi, veri depolama
Teknik özellikler
1. Gelişmiş dijital ve güç teknolojisi: Güç cihazı, sürücü, koruma ve güç dönüşümünü birleştiren, tüm makinenin güvenilirliğini büyük ölçüde artıran ve hacim ve ağırlığı azaltan, yurtdışında tanıtılan en yeni akıllı güç modülünü (IPM) benimser.
2. Tam koruma fonksiyonu:
Aşırı gerilim koruması: Koruma değeri ayarlanabilir ve eylem süresi 1 milisaniyeden azdır;
Çift aşırı akım ve aşırı ısınma koruması: 10 mikrosaniyeden daha kısa bir eylem süresiyle, yüksek-güçlü cihazların kendi kendini korumasını-yazılım korumasıyla birleştirir;
Flashover koruması: Eylem süresi 1 milisaniyeden azdır ve flashover voltaj değeri kaydedilebilir;
Sıfır konum koruması: sıfır voltaj başlangıcı.
3. Benzersiz dört çalışma modu:
Manuel test: rezonans noktasını manuel olarak arayın ve voltajı manuel olarak gerekli seviyeye yükseltin ve düğmeye bastıktan sonra otomatik olarak zaman ayırın;
Otomatik test: Ayarlara göre rezonans noktasını otomatik olarak arayın, ardından otomatik olarak ayarlanan voltaja yükseltin ve zamanlamayı otomatik olarak başlatın;
Otomatik ayarlama ve manuel yükseltme: Ayarlara göre rezonans noktasını otomatik olarak bulduktan sonra, voltajın manuel olarak istenen değere yükseltilmesi gerekir ve otomatik olarak zamanlamak için "otomatik zamanlama" düğmesine basılacaktır;
Otomatik yükseltmenin manuel olarak ayarlanması: rezonans noktasını manuel olarak arayın ve ayarlara göre otomatik yükseltmeden sonra otomatik olarak zaman aşımına uğrayın.
