Güç sisteminde,değişken frekanslı AC rezonans test sistemi(aynı zamanda değişken frekanslı seri rezonans test cihazı olarak da bilinir), yüksek voltajlı elektrikli ekipmanın güvenli çalışmasını ve istikrarlı çalışmasını sağlayan önemli bir ekipmandır. İster çapraz bağlı kabloların ister GIS transformatörlerinin devir teslim testi olsun, jeneratörlerin ve diğer ekipmanların önleyici gerilim dayanım testi bu sistemden ayrılamaz. Bununla birlikte, pazardaki göz kamaştırıcı ürün modelleri ve parametre konfigürasyonları çeşitliliği karşısında, kişinin kendi ihtiyaçlarına uygun bir test sisteminin bilimsel ve doğru bir şekilde nasıl seçileceği, birçok enerji çalışanının ilgi odağı haline geldi. Muhabir, aşağıdaki temel hususları çözmek için sektördeki ana üreticilerden biri olan Wuhan UHV Power Technology Co., Ltd.'nin (bundan böyle "Wuhan UHV" olarak anılacaktır) ürün teknolojisi ve seçim deneyimini birleştirdi.
1, Test numunesi tipinin açıklığa kavuşturulması seçimdeki "ilk adımdır"
Farklı elektrikli ekipmanların test voltajı, frekansı ve kapasitesi açısından oldukça farklı gereksinimleri vardır. Seçim yaparken açıklığa kavuşturulması gereken ilk şey 'neyin test edileceği'dir.
Güç kabloları: Kablonun voltaj düzeyini, uzunluğunu ve kesit alanını dikkate almak önemlidir. Örneğin 10kV, 300mm² ve 1 km uzunluğunda bir kablo için 22kV reaktörle donatılmış bir cihaz seçilebilir; Uzunluk 3 km'ye çıkarsa buna göre daha büyük kapasiteli bir modelin seçilmesi gerekir.
Jeneratör: Jeneratörün kapasitesine ve gerilim seviyesine göre cihaz modeli belirlenmelidir. Bazı üniversal cihazlar belirli uzunluktaki kablonun test gereksinimlerini karşılarken aynı zamanda jeneratörün test ihtiyaçlarını da karşılayabilmektedir.
GIS ve SF6 anahtarları: 110kV GIS'in AC dayanım gerilimi testi için uygun gerilim seviyelerinin ve reaktör konfigürasyon şemalarının seçilmesi gerekir.
Ayrıca cihaz, hidroelektrik jeneratörler, ana transformatörler ve baralar gibi yüksek kapasiteli, yüksek voltajlı kapasitif numunelerin devredilmesi ve önleyici testlerinde yaygın olarak kullanılmaktadır.
2, yükseltilebilmesini sağlamak için test voltajını ve kapasitesini eşleştirin
Test voltajı ve kapasitesi seçim için kesin göstergelerdir.değişken frekans serisi rezonans test cihazıDeğişken frekanslı güç kaynağının çıkış frekansını ayarlamak için gelişmiş rezonans teknolojisini kullanır, reaktör endüktansı L ile numune kapasitansı C arasında rezonansa neden olur ve böylece numune üzerinde yüksek voltaj üretir.

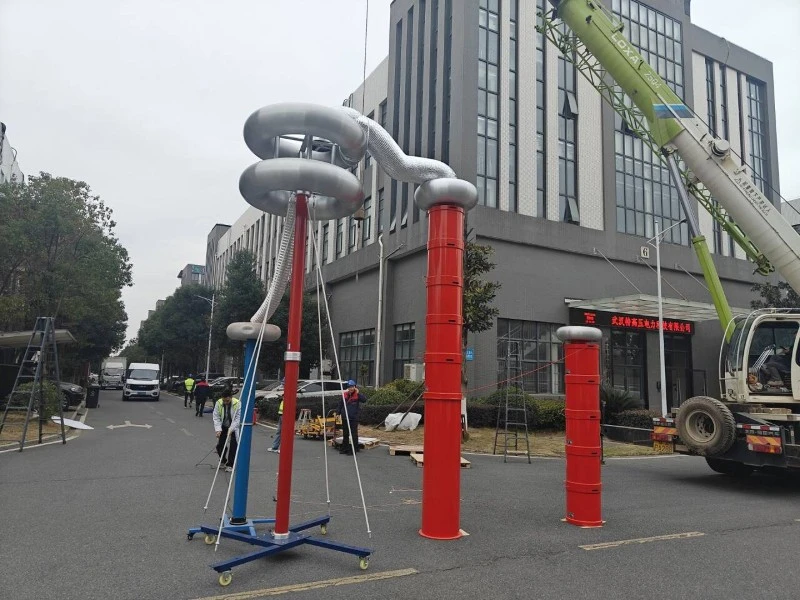

Wuhan UHV'nin teknik verileri, cihazının DSP+FPGA çift çip mimarisini benimsediğini ve yük kapasitans değişimini dinamik frekans izleme algoritması aracılığıyla gerçek zamanlı olarak hesapladığını ve rezonans frekans hatasını ± 0,05Hz dahilinde kontrol ettiğini gösteriyor. Çıkış frekans aralığı genellikle 30-300Hz'dir ve farklı güç ekipmanlarının test frekansı gereksinimlerini karşılayabilir. Rezonans voltajı dalga biçimi, dalga biçimi bozulma oranı %1,0'dan az olan bir sinüs dalgasıdır. Aynı zamanda ekipman, takviye reaktörlerini ve uyarma transformatörlerini esnek bir şekilde birleştirebilen ve 10kV ila 500kV tam gerilim seviyelerindeki gerilim dayanım test senaryolarını kapsayan modüler tasarımı benimser.
3, Temel teknik parametrelere ve koruma fonksiyonlarına dikkat edin
Mükemmel bir test sistemi yalnızca "güç" değil, aynı zamanda "zeka" ve "güvenlik" gerektirir.
Dalga biçimi kalitesi: Cihaz, iyi çıkış voltajı dalga biçimi sağlayabilen ithal edilmiş özel bir SPWM dijital dalga biçimi oluşturma çipini benimser. Rezonans güç kaynağının kendisi, çıkış voltajı dalga biçiminin bozulmasını etkili bir şekilde iyileştirebilen ve harmonik tepe noktalarının test örneğinin yanlış bozulmasına neden olmasını önleyebilen bir rezonans filtreleme devresidir.
Koruma mekanizması: Kapsamlı bir koruma fonksiyonu, deneysel güvenliğin temel garantisidir. Modern frekans dönüşüm serisi rezonans cihazları genellikle aşırı gerilim, aşırı akım, sıfır konumdan başlatma ve sistem ayarını bozma (flashover) gibi birden fazla koruma fonksiyonuna sahiptir. Seri rezonans durumunda, test numunesinin yalıtımının zayıf noktası bozulduğunda, devre hemen rezonansı kaybeder ve döngü akımı hızla normal test akımının 1/Q'suna düşer, böylece büyük kısa devre akımlarının arıza noktasını yakması etkili bir şekilde önlenir.
Rahat kullanım: Cihaz, tam otomatik, manuel, otomatik ayarlama ve manuel yükseltme gibi birden fazla çalışma modunu desteklemelidir. Bazı ileri teknoloji sistemlerde, endüktans, kapasitans ve frekans gibi temel parametreleri tek bir tıklamayla hızlı bir şekilde hesaplayabilen yerleşik seri rezonans parametre hesaplayıcıları bulunur.
4, Üreticinin teknik gücünü ve satış sonrası hizmetini değerlendirin
değişken frekans serisi rezonans test sistemiyüksek değerli ve yüksek teknolojiye sahip profesyonel bir ekipmandır. Üreticinin araştırma ve geliştirme yetenekleri ve hizmet düzeyi, ekipmanın hizmet ömrünü ve test güvenilirliğini doğrudan etkiler.
Wuhan UHV'yi örnek alırsak, "seri rezonans kontrol koruma devresi" ve "seri rezonans güç kaynağı" gibi değişken frekanslı seri rezonans alanında bağımsız fikri mülkiyet haklarına sahiptir. Hizmet açısından teknik ekip, müşteri proje ihtiyaçlarına göre ücretsiz çözüm tasarımı ve model önerilerinin yanı sıra ekipman kurulum rehberliği, işletme eğitimi ve ömür boyu bakım hizmetleri sağlayabilir. Özelleştirilmiş standart dışı cihazları eş zamanlı olarak destekleyerek, özel senaryolarda test zorluklarına yönelik kişiselleştirilmiş çözümler sunar.
Birini seçmekdeğişken frekanslı AC rezonans test sistemiesas olarak test nesnesinin gereklilikleri, teknik parametreler, güvenlik koruması ve üretici hizmetleri gibi çok boyutlu faktörlerin kapsamlı bir şekilde değerlendirilmesidir. Endüstri uygulamalarıyla kanıtlandığı gibi, uygun şekilde seçilmiş bir seri rezonans cihazı, yalnızca test güç kaynağının kapasite gereksinimini (test kapasitesinin yalnızca 1/Q'su) önemli ölçüde azaltmakla kalmaz, aynı zamanda ekipmanın ağırlığını ve hacmini sıradan test cihazlarının 1/10 ila 1/30'una kadar azaltır. Elektrik enerjisi çalışanları, satın almadan önce kapsamlı bir araştırma yapmalı ve gereksinimlerini netleştirmelidir. Gerekirse maksimum ekipman verimliliğini sağlamak amacıyla teknik destek için profesyonel üreticilerle iletişime geçebilirler.
