Güç sisteminin işletimi ve bakımında, 110kV trafo merkezlerinin önleyici testleri ve devir teslim testleri, ekipmanın güvenli çalışmasını sağlamak için önemli bağlantılardır. Test ekipmanının seçimi doğrudan test verilerinin güvenilirliğiyle ilgilidir ve hatta tüm trafo merkezinin çalışma sürecini bile etkiler. Wuhan UHV Power Technology Co., Ltd.'nin teknik verilerine ve birden fazla güç kaynağı şirketinin fiili satın alma deneyimine dayanan bu makale, 110kV trafo merkezleri için test ekipmanı seçimine ilişkin birkaç temel noktayı özetlemektedir.
Seri rezonans cihazı: voltaj seviyesi ve kapasite öncelikli hususlardır

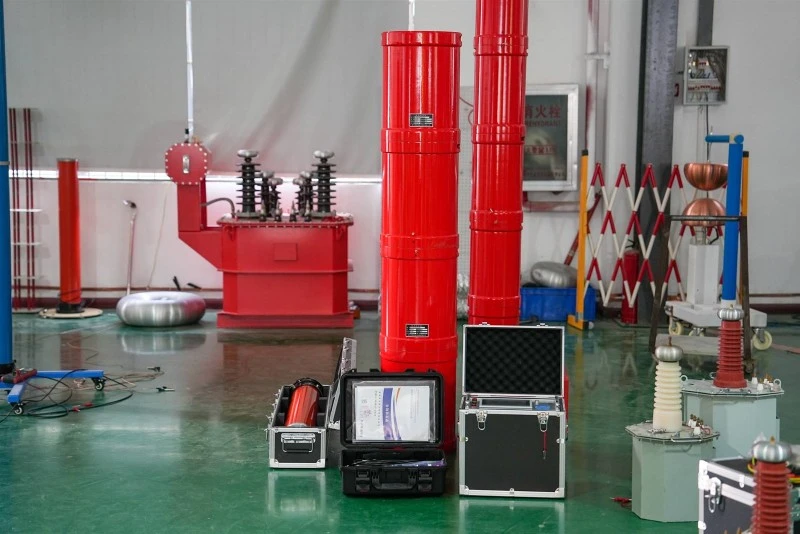

110kV trafo merkezlerindeki çeşitli test ekipmanları arasında,değişken frekans serisi rezonans dayanım gerilimi test cihazıen çok talep gören ekipmanlardan biridir. Seçim için ilk zor kriter voltaj seviyesi eşleşmesidir. Wuhan UHV'nin teknik çözümü, tam yalıtımlı 110kV/50MVA ana transformatör için AC dayanım gerilimi testinin 160kV'luk bir test gerilimi gerektirdiğini, GIS ekipmanı, devre kesiciler ve 110kV gerilim seviyesine sahip transformatörler için AC dayanım gerilimi testinin ise maksimum 185kV'a ulaşabileceğini göstermektedir. Bu, seçilen cihazın nominal voltajının en az 200kV'yi kapsaması gerektiği anlamına gelir; bu, çok küçük satın alındığında bunu yapmak imkansızdır. Wuhan UHV'nin seçim yazısında da vurgulandığı gibi "10kV dağıtım şebekeleri ile 110kV trafo merkezleri için gereken özellikler tamamen farklıdır".
Gerilimin yanı sıra kapasite doğrulaması da çok önemlidir. Örnek olarak 110kV/300mm² bir kablonun AC dayanım gerilimi testini ele alırsak, 0,6 km uzunluktaki kapasitans yaklaşık 0,147 μ F'dir, test frekansının 30-300Hz olması gerekir, test gerilimi 128kV'dir ve süre 60 dakikadır. Farklı numunelerin kapasitansı büyük ölçüde değişiklik gösterir ve gerçek yargı ekipmanının maksimum kapasitansına dayalı olarak cihaz kapasitesinin anlaşılması gerekir. Şu anda piyasada yaygın olarak kullanılan iki spesifikasyon bulunmaktadır: Farklı ölçeklerdeki test ihtiyaçlarına uygun UHV-500kVA/200kV ve UHV-540kVA/270kV.
Röle koruma test cihazı: akıllı trafo merkezlerinin uyum sağlaması gereken dijital test çözümü
Eğerseri rezonans cihazı"güçlü adam" ise o zamanröle koruma test cihazıtrafo merkezinin "stetoskopu"dur. 110kV trafo merkezlerinde koruma cihazlarının test edilmesi, kanal sayısı ve ekipmanın doğruluğu açısından 10kV dağıtım ağlarına göre çok daha yüksek gereksinimler gerektirir. Mevcut genel seçim, ana trafo diferansiyeli ve veri yolu diferansiyeli gibi karmaşık koruma cihazlarının test ihtiyaçlarını karşılayabilen, gerilim ve akım için altı bağımsız güç amplifikatörüne ve 120-180A'ya kadar altı paralel bağlantıya sahip, 6U+6I konfigürasyonuna sahip bir mikrobilgisayar röle koruma test cihazıdır.
Doğrudan direnç ölçer ve yardımcı ekipman: genellikle gözden kaçırılır ancak vazgeçilmezdir
Birçok satın alma birimi, bütçe hazırlarken bazı yardımcı ekipmanları gözden kaçırma eğilimindedir ve eksikliklerin olduğu ancak yerinde yapılan testlerle keşfedilir.trafo DC direnç test cihazıTransformatörün ön testi için gerekli bir ekipmandır ve seçim yaparken voltaj seviyesi uyumuna da dikkat edilmelidir. Veri depolama ve iletişim işlevlerine sahip, 35kV'tan 110kV'a kadar voltaj seviyelerini kapsayan standart tip, güç kaynağı şirketleri tarafından en sık satın alınan spesifikasyondur.DC yüksek gerilim jeneratörüParatonerlerin DC dayanım gerilimi testi için kullanılır ve izolasyon direnci test cihazı, transformatörlerin, devre kesicilerin ve diğer ekipmanların izolasyon direncini ölçmek için kullanılır. Bu cihazlar pahalı olmasa da herhangi birinin eksikliği testin ilerlemesini etkileyebilir.
Seçim 'ne kadar pahalı olursa o kadar iyidir' meselesi değildir; önemli olan eşleştirmedir
Röportajda, Wuhan UHV teknisyenleri defalarca bir bakış açısına değindi: Satın almadan ve seçmeden önce, teknik departman öncelikle ünitenin gerçek kullanım ihtiyaçlarını netleştirmeli, "geri satın almayı ve kullanmamayı veya yetersiz performansa sahip olmayı önlemek için" voltaj seviyesi, doğruluk seviyesi ve kullanım senaryosundan oluşan üç parametreyi doğrulamaya odaklanmalıdır. Doğruluk açısından gerekli seviye ilgili standartlara bakılarak belirlenebilir. "Doğruluk ne kadar yüksek olursa fiyat da o kadar yüksek olur ve yeterlidir. Kullanım senaryoları açısından dış mekan kullanımı için toz geçirmez ve su geçirmez kabuklu bir modelin seçilmesi önerilir, kapalı mekan sabit kullanım için ise ekstra para harcamanıza gerek yoktur.
Gerçek projeler açısından bakıldığında, 110kV trafo merkezlerinin yıllık denetimi genellikle 3 ila 5 cihazın ortak çalışmasını gerektirir. Öncelikle izolasyon direnci ölçümü gibi tahribatsız testler yapın ve ardından seri rezonans dayanım gerilimi testi yapın. Bu sıra tersine çevrilemez.
Referans vermeye değer pratik bir örnek
Geçtiğimiz yıl Shanxi'deki bir enerji şirketi, Gansu'daki bir rüzgar enerjisi projesinin devir testi için bir grup 110kV test ekipmanı satın aldı. Ekipman listesi ZGF serisi DC yüksek gerilim jeneratörlerini içerir, UHV-406yüksek gerilim anahtarı dinamik karakteristik test cihazları, UHV-H100Adevre direnci test cihazları, UHV-1200 mikrobilgisayar röle koruma test cihazları ve değişken frekans serisi rezonans AC dayanım gerilimi test cihazları. Wuhan UHV'nin teknik personelinin müşteriyle birlikte dağa çıktığını ve test cihazı planını özelleştirmeden önce kutu transformatörler, kablolar, demir kuleler ve kapsamlı koruma gibi ekipmanları yerinde incelediğini belirtmekte fayda var. Bu yaklaşım öğrenilmeye değerdir; test ekipmanının seçimi yalnızca parametre tablosuna dayanmamalı, aynı zamanda sahadaki gerçek koşullar da dikkate alınmalıdır.
110kV trafo merkezlerinin akıllı dönüşümünün ilerlemesiyle birlikte test ekipmanları da dijitalleştirme ve entegrasyona doğru gelişiyor. Doğru ekipmanı seçmek yalnızca kabul muayenesini geçmek değil, aynı zamanda trafo merkezinin önümüzdeki on yılda güvenli bir şekilde çalıştırılmasının temelini atmak anlamına gelir.
