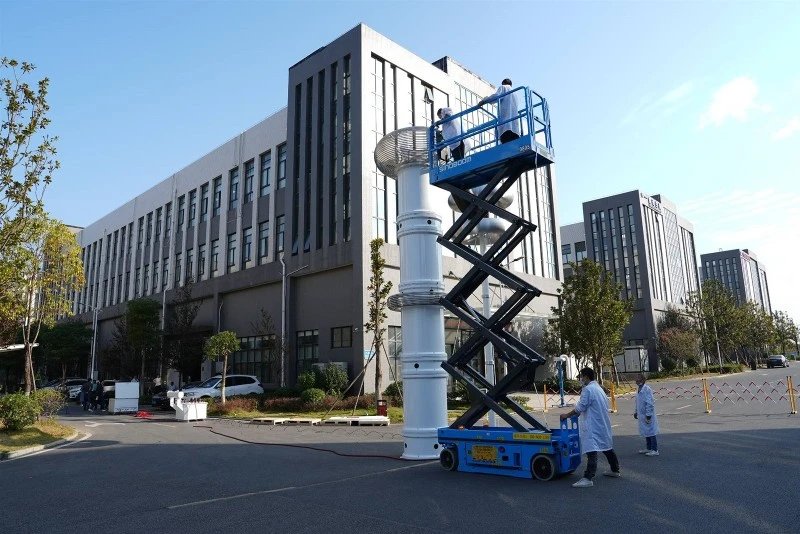

Yüksek gerilim güç ekipmanı testi alanında,AC Rezonans Test SistemiÇapraz bağlı kablolarda (GIS) yaygın olarak kullanılan AC dayanım gerilimi testlerini yürütmek için temel ekipmandır. Transformatörler ve jeneratörler gibi güç ekipmanlarının yalıtım performans testleri. Bununla birlikte, piyasadaki çok çeşitli seri rezonans test cihazlarıyla karşı karşıya kalındığında, çıkış voltajına göre bilimsel olarak nasıl seçim yapılacağı, birçok güç mühendisliği ünitesi için teknik bir endişe kaynağı haline geldi. Yaklaşık 22 yıldır yüksek voltaj elektriksel ölçüm endüstrisinde lider bir kuruluş olan Wuhan UHV Power Technology Co., Ltd. (bundan sonra "Wuhan UHV" olarak anılacaktır), yılların pratik deneyimini birleştirerek çıkış voltajına dayalı seçim metodolojisini sistematik olarak sıralamıştır.
1, Test voltajı gereksinimlerini netleştirin - seçimdeki ilk adım
Seçimin birincil görevi, test edilen ürünün maksimum test voltajını belirlemektir. GB50150 veya DL/T596 gibi ulusal standartlara göre, farklı voltaj seviyeleri ve güç ekipmanı türlerinin kendi AC dayanım voltajı test voltajı değerleri vardır. Örneğin, 110kV çapraz bağlı kabloların AC dayanım gerilimi değeri genellikle 2U ₀'dir (yaklaşık 128kV); 35kV kablolar için test voltajı genellikle 52,5kV olan nominal voltajın 1,5 katıdır; GIS ekipmanı için test voltajı genellikle nominal voltajın 1,2 ila 1,4 katıdır.
Wuhan ultra yüksek voltaj teknolojisi ekibi, seçim yaparken öncelikle test edilen ürünün voltaj seviyesi, uzunluğu ve kesit alanı gibi temel parametrelerinin elde edilmesi gerektiğine dikkat çekti. Farklı ekipman spesifikasyonlarının kapasitans açısından önemli farklılıkları vardır. Örneğin, 10kV çapraz bağlı bir kablonun kilometre başına kapasitansı yaklaşık 0,1~0,4 μ F'dir ve toplam kapasitans uzunlukla birlikte doğrusal olarak artar.
2, Eşleşen voltaj seviyesi ve sistem kapasitesi - temel seçim ilkeleri
Çıkış voltajı test sistemlerinde en temel ve önemli parametrelerden biridir. Sistemin nominal çıkış voltajı, test edilen nesnenin gerekli test voltajını karşılayabilmeli ve yeterli marj bırakmalıdır.
Wuhan UHV seçim kılavuzu, seçimin temel ilkelerinden birinin, ünitenin yetkisi altındaki ekipmanın en yüksek voltaj seviyesine dayalı olarak test sisteminin spesifikasyon aralığını seçmek olduğunu vurgulamaktadır. Özelliklerirezonans cihazları10kV dağıtım şebekeleri ile 110kV trafo merkezleri için gerekenler tamamen farklıdır. Wuhan ultra yüksek voltajının seri rezonans cihazı, 25kV ila 800kV nominal voltaj aralığını kapsar ve dağıtım kablolarından ultra yüksek voltaj kablolarına kadar çeşitli test ihtiyaçlarını karşılayabilen nominal kapasite, talebe göre 75kVA ila 10000kVA ve üzeri arasında özelleştirilebilir.
Ultra yüksek gerilim kabloları için seçim gereksinimleri daha sıkıdır. UHV kabloların nominal voltajı genellikle 800kV'a veya daha yükseğe ulaşır. Seri rezonans cihazının çıkış voltajının, test voltajının 1,1 ila 1,2 katını kapsaması gerekir ve kablo uzunluğu ve kapasitans sapması gibi faktörlerle başa çıkmak için yeterli marj ayrılmalıdır. Örneğin, 1000kV'luk bir kablonun dayanım gerilimi testi, çıkış gerilimi 1100kV'a eşit veya daha büyük olan ekipmanın seçimini gerektirir.
3, Örnek tipini ve frekans aralığını göz önünde bulundurun - hassas seçim
Test edilen farklı ürün türleri, rezonans sisteminin çıkış voltajı, frekansı ve kapasitesi açısından tamamen farklı gereksinimlere sahiptir. Kablolar yüksek kapasitans ve orta test voltajına sahip ekipmanlara aittir; Transformatörler düşük kapasitanslı ve yüksek test voltajına sahip cihazlardır; GIS, yüksek kapasitans ve son derece yüksek test voltajının özelliklerini birleştirir.
Test frekansı, rezonans sisteminin çıkış voltajı kapasitesini doğrudan etkiler. Değişken frekanslı seri rezonans sisteminin çıkış kapasitesi, çalışma frekansıyla yakından ilgilidir. Frekans ne kadar yüksek olursa, aynı endüktans altında kapasitans o kadar küçük olur ve gerekli reaktör dönüş sayısı azalır. Ancak kalite faktörü Q değerinin düşmesi, yükseltilmesinde zorluklara neden olabilir. Bu nedenle, çok uzun kabloların (birkaç kilometre gibi) doğal rezonans frekansları genellikle düşüktür (muhtemelen 50Hz'in altındadır). Yüksek frekanslı bir çözüm zorla benimsenirse, kapasitör kompanzasyonunun arttırılması veya reaktörlerin yeniden dağıtılması gerekir, aksi takdirde beklenen çıkış voltajına ulaşılamaz.frekans dönüşüm rezonans cihazıWuhan UHV, 30-300Hz'lik sürekli ayarlamayı destekler ve otomatik bir frekans izleme algoritmasıyla donatılmıştır. Test örneğinin kapasitansına bağlı olarak optimum rezonans noktasını otomatik olarak hesaplayabilir ve herhangi bir frekansta ayarlanan değere verimli bir şekilde yükseltme yapılmasını sağlayabilir.
4, Rezerv güvenlik marjı ve gelecekteki genişleme - ileriye dönük seçim
Seçim yaparken cihazın anma gerilimi için %10 ila %15 arasında bir pay bırakılmalıdır. Örneğin, 110kV çapraz bağlı bir kablo için test voltajı 128kV olduğunda, nominal voltajı 140kV'a eşit veya daha büyük olan bir sistem seçilmelidir. Wuhan UHV teknoloji ekibi, koşullar izin verdiğinde, mükerrer yatırımlardan kaçınmak için seçim sırasında reaktör sayısının beklenen maksimum talebe göre yapılandırılması gerektiğini öne sürüyor.
In addition, for equipment used in high-altitude areas (>1000m), voltaj kalibrasyonu standartlara göre yapılmalı veya daha yüksek anma voltajına sahip bir model seçilmelidir. Cihaz ayrıca aşırı gerilim, aşırı akım ve flashover gibi eksiksiz koruma fonksiyonlarıyla standart olarak gelmelidir. Gerilim bölücünün ölçüm doğruluğu ve sistem dalga biçimi bozulma oranı %1 dahilinde kontrol edilmelidir.
Wuhan UHV, güç şebekesinin güvenli ve istikrarlı çalışmasını sağlamaya yardımcı olmak amacıyla gelecekte küresel enerji endüstrisi için profesyonel ve güvenilir yüksek gerilim elektrik ölçüm ürünleri ve çözümleri sağlamaya kararlılığını sürdüreceğini belirtti.
