AC dayanım gerilimi test yöntemleriseri rezonanskablolar arasında kablo testi ultra-düşük frekans yöntemi, kablo testi salınımlı gerilim yöntemi, kablo testi ve endüktif rezonans basınç direnci yöntemi, kablo testi rezonans dayanım gerilimi yöntemi, kablo testi yer alırseri rezonansyöntemi, kablo testi paralel rezonans yöntemi ve diğer altı yöntem. Makale, kablo AC dayanım gerilimi testinin üç yöntemine ayrıntılı bir giriş sağlar.
1, Ultra-düşük frekans yöntemi
Yaygın olarak kullanılan yöntem 0,1Hz dayanım gerilimi testidir. Kabloların ve transformatörlerin büyük kapasitesi nedeniyle, güç frekansı testi gereklidir ve kablolara reaktif güç sağlamak için sahada önemli miktarda test güç kaynağının sağlanması gerekir. Bu yöntem,-sitede kullanıma uygun değildir. Bu nedenle, test güç kaynağı olarak ultra-düşük frekansın kullanılması, test transformatörünün kapasitesini büyük ölçüde artırabilir. Teorik kapasite, sahada uygulanması kolay olan 0,1Hz'deki güç frekansının 1/500'üdür. Ancak bu yöntem, çapraz bağlı polietilen gibi ekstrüzyonla çekilmiş yalıtımlı kabloların ana ve ikincil yalıtımındaki kusurları tespit etmede etkili değildir. Şu anda bu yöntem orta ve alçak gerilim kablolarının testinde uygulanmaktadır.
2, Salınım voltajı yöntemi
DC şarj hattı, sönümleyici bir salınım voltajı elde etmek için belirli bir boşluğa ulaşmak için endüktör deşarj voltajı direnci, ana yalıtımlı kabloların ve aksesuarların kusur muayenesi. Bu yöntem DC gerilim testinden daha etkilidir ancak yine de bazı sorunlar vardır. Salınım gerilimlerinden biri zayıfladığında uzun kabloların ihtiyacını karşılamak zorlaşır ve bu iki gerilim kablosu daha yüksek frekanslara sahip olduğundan ciddi hasara uğrar.

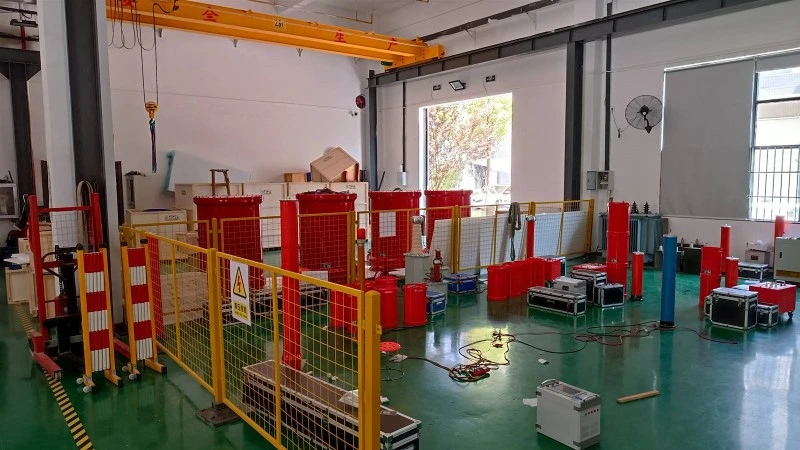

3, Rezonans voltajına dayanma yöntemi
Rezonans basınç testi yöntemi, devreyi yüksek voltaj ve yüksek akımın test gereksinimlerini karşılayabilecek rezonans durumuna getirmek için test devresindeki endüktansı ve frekansı değiştirmektir. Rezonans dayanım gerilimi yöntemi, ayar moduna göre frekans modülasyonu ve frekans modülasyonuna ve rezonans moduna göre seri rezonans ve paralel rezonansa bölünmüştür.
1. Endüktif kablo rezonansı dayanım gerilimi. Döngü reaktörünün endüktansı, reaktör içindeki kablonun kapasitansının rezonans frekansına (50 Hz) ayarlanmasıyla ayarlanır. Test gereksinimlerine göre uygulanır.
2. Frekans modülasyonlu kablo rezonansı dayanım gerilimi. Test güç kaynağının çıkış frekansını değiştirerek. Devrede sabit endüktans bulunan reaktör, test ürünüyle rezonansa girebilir ve test gereksinimlerini karşılayabilir.
3. Kablo ve rezonans seri bağlantı yöntemi. Test transformatörünün akımı test gereksinimlerini karşıladığında ancak voltaj test voltajına ulaşmadığında, reaktör test için test parçasına seri olarak bağlanır. Devre rezonans durumundayken, test parçası üzerinde transformatörün çıkış voltajı Q katı (Q, devre kalite faktörüdür) üretilebilir. Güç kaynağının sağladığı güç yalnızca devrede tüketilen aktif güçtür.
4. Kablo ve rezonans paralel yöntemi. Gerilim transformatörleri ve akımlar için ana test gereksinimleri karşılandığında. Test parametreleriyle anti paralel elektrik bağlantısı, indüklenen akım test reaktörünün kapasitif akımını telafi ettiğinde rezonans devresinin test gereksinimlerini karşılamak için kullanılır.
Yukarıdakiler AC dayanım gerilimi testi için üç yöntemdir.seri rezonanskablolar.
