Üç fazlı bir motorun faz dengesinin ölçülmesi, verimli ve güvenilir çalışmasının sağlanması açısından kritik bir husustur. Bir motor test tezgahı tedarikçisi olarak, doğru faz dengesi ölçümünün önemini ve test tezgahlarımızın bu süreçte oynadığı rolü anlıyoruz.
Üç Fazlı Motor Faz Dengesini Anlamak
Üç fazlı bir motor, üç fazlı bir güç kaynağıyla çalışır. İdeal senaryo, üç fazın eşit voltaj, akım ve faz açısı farklılıklarına sahip olmasıdır. Bu parametrelerdeki herhangi bir dengesizlik, artan enerji tüketimi, azalan motor verimliliği, aşırı ısınma ve hatta erken motor arızası gibi çeşitli sorunlara yol açabilir. Faz dengesi tipik olarak voltaj dengesizliği ve akım dengesizliği açısından ölçülür.
Gerilim dengesizliği, üç fazın gerilimleri eşit olmadığında ortaya çıkar. Bunun nedeni, dağıtım şebekesindeki dengesiz yükler veya hatalı transformatörler gibi güç kaynağı sistemindeki sorunlardan kaynaklanabilir. Öte yandan akım dengesizliği genellikle sargı hataları veya dengesiz yükleme gibi motorun kendi içindeki sorunların bir sonucudur.
Motor Test Cihazı Faz Dengesini Nasıl Ölçer?
Motor test tezgahlarımız, üç fazlı bir motorun faz dengesini doğru bir şekilde ölçmek için gelişmiş sensörler ve ölçüm sistemleriyle donatılmıştır.
Gerilim Ölçümü
Faz dengesini ölçmenin ilk adımı, her fazın voltajını ölçmektir. Test tezgahlarımız, her fazın voltajını büyük bir doğrulukla ölçebilen yüksek hassasiyetli voltaj sensörleriyle donatılmıştır. Bu sensörler motor terminallerine bağlanır ve ölçülen voltaj değerleri test tezgahının veri toplama sistemi tarafından kaydedilir.
Test tezgahı daha sonra üç fazın ortalama voltajını hesaplar. Gerilim dengesizliği, her faz geriliminin ortalama gerilimden sapması karşılaştırılarak belirlenir. Gerilim dengesizliğini hesaplamak için formül:
[ \text{Gerilim Dengesizliği}(%)=\frac{\text{Ortalama Gerilimden Maksimum Sapma}}{\text{Ortalama Gerilim}}\times100% ]
Bu hesaplama, üç fazlı sistemdeki voltaj dengesizliği derecesinin ölçülmesine yardımcı olur. Gerilim dengesizliği belirli bir eşiği aşarsa (genellikle %2 - 3 civarında), bu, çözülmesi gereken bir soruna işaret eder.
Akım Ölçümü
Gerilim ölçümünün yanı sıra test tezgahlarımız her fazdaki akımı da ölçer. Akım transformatörleri veya Hall etkili sensörler gibi akım sensörleri, motorun her fazından geçen akımı ölçmek için kullanılır. Gerilim ölçümüne benzer şekilde, test tezgahı her fazın akım değerlerini kaydeder ve ortalama akımı hesaplar.
Akım dengesizliği, voltaj dengesizliğine benzer bir formül kullanılarak hesaplanır:
[ \text{Akım Dengesizliği}(%)=\frac{\text{Ortalama Akımdan Maksimum Sapma}}{\text{Ortalama Akım}}\times100% ]
Akım dengesizliği, kısa devre veya açık devre gibi motor sargısı sorunlarının bir işareti olabilir. Test tezgahlarımız, akım dengesizliğini doğru bir şekilde ölçerek bu sorunların erken tespit edilmesine ve motora daha fazla zarar verilmesinin önlenmesine yardımcı olabilir.
Faz Açısı Ölçümü
Faz dengesinin bir diğer önemli yönü, üç faz arasındaki faz açısıdır. Dengeli üç fazlı bir sistemde her faz arasındaki faz açısı 120 derecedir. Test tezgahlarımız, üç fazın faz açılarını belirlemek için gelişmiş faz ölçüm teknikleri kullanır.
Faz açısı ölçümü çok önemlidir çünkü ideal 120 derecelik faz açısından herhangi bir sapma aynı zamanda motor veya güç kaynağı sistemindeki sorunlara da işaret edebilir. Örneğin, 120 dereceden önemli ölçüde farklı olan bir faz açısı farkı, motorda eşit olmayan tork üretimine neden olarak titreşime ve verimliliğin düşmesine neden olabilir.
Doğru Faz Dengesi Ölçümünün Önemi
Doğru faz dengesi ölçümü çeşitli nedenlerden dolayı önemlidir. Öncelikle motorun verimli çalışmasını sağlamaya yardımcı olur. Dengeli bir üç fazlı motor daha az enerji tüketir ve daha sorunsuz çalışır, bu da işletme maliyetlerinin düşmesine neden olur. İkincisi, erken motor arızasını önleyebilir. Faz dengesizliklerini erken tespit edip düzelterek aşırı ısınma ve motor bileşenlerinde aşırı aşınma gibi sorunların önüne geçebiliriz.
Ayrıca faz dengesi ölçümü de endüstri standartlarına uygunluk açısından önemlidir. Pek çok endüstrinin üç fazlı motorların faz dengesine ilişkin özel gereksinimleri vardır ve doğru ölçüm, motorların bu standartları karşılamasını sağlamaya yardımcı olur.
Motor Test Tezgahlarımızın Ek Test Yetenekleri

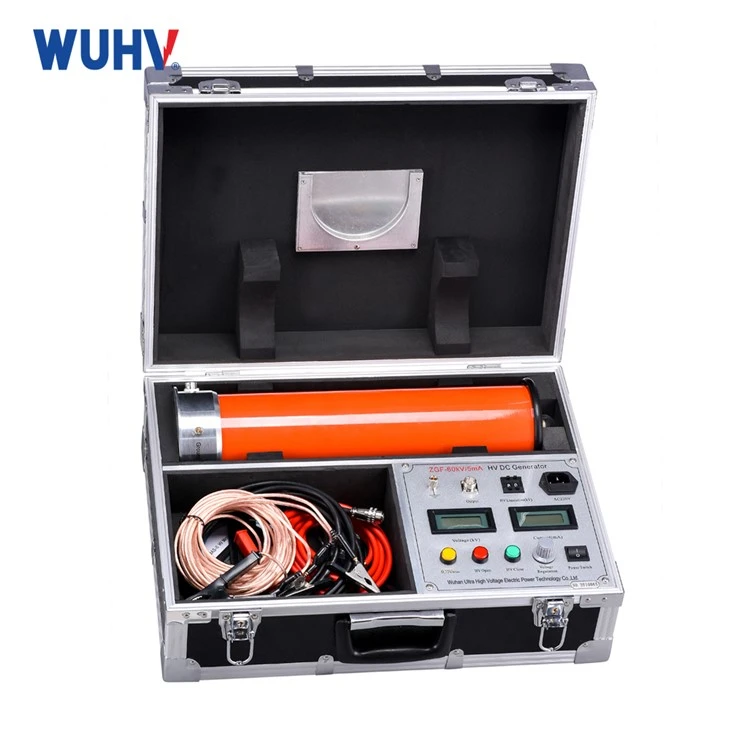

Faz dengesi ölçümüne ek olarak motor test tezgahlarımız çok çeşitli başka test yetenekleri de sunar. Örneğin, sunuyoruzDC Hipot Test SetiMotor sargılarının izolasyon direncini test etmek için kullanılır. Bu test, motor arızasının ana nedeni olabilecek herhangi bir yalıtım arızasının veya sızıntının tespit edilmesine yardımcı olur.

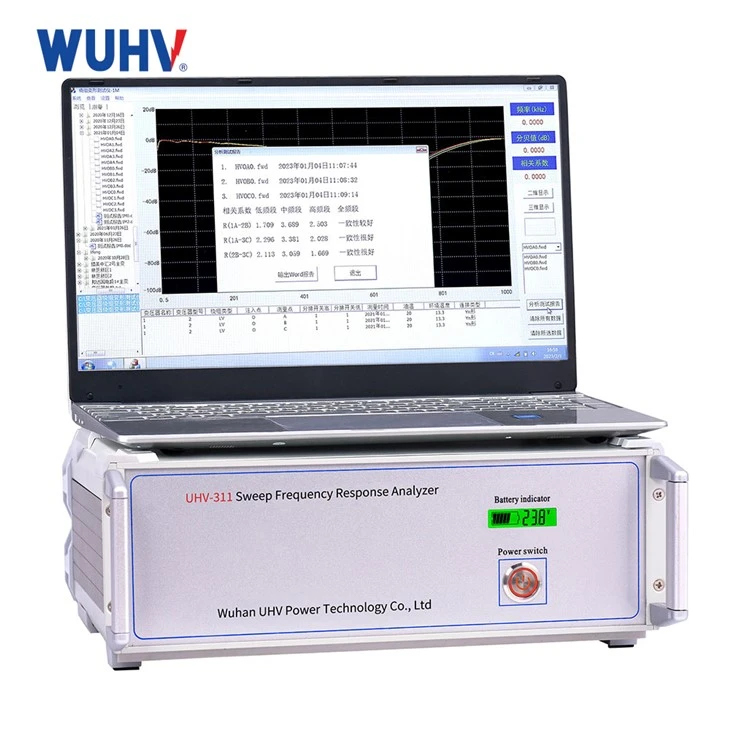

Biz de sağlıyoruzSFRA Test CihazıMotor sargılarının mekanik bütünlüğünü test etmek için. Bu test, sargılarda motorun performansını etkileyebilecek her türlü mekanik hasarı veya deformasyonu tespit edebilir.
Ayrıca, bizimTrafo Test SistemiGenellikle üç fazlı motorlarla birlikte kullanılan transformatörlerin performansını test etmek için kullanılabilir. Bu kapsamlı test sistemi, güç kaynağı sisteminin genel güvenilirliğinin sağlanmasına yardımcı olur.
Motor Test İhtiyaçlarınız İçin Bize Ulaşın
Üç fazlı motorlarınızın faz dengesini ölçmek için güvenilir bir motor test tezgahı arıyorsanız, başka yere bakmayın. Motor test tezgahlarımız doğru ve güvenilir ölçümler sağlayacak şekilde tasarlanmış olup, motorlarınızın verimli ve güvenli çalışmasını sağlamanıza yardımcı olur.
Test tezgahlarımızın kullanımı konusunda teknik destek ve rehberlik sağlayabilecek deneyimli mühendislerden oluşan bir ekibimiz var. İster küçük ölçekli bir üretici, ister büyük bir endüstriyel kuruluş olun, özel test gereksinimlerinizi karşılamak için özelleştirilmiş çözümler sunabiliriz.
Motor test ihtiyaçlarınızı görüşmek ve motor test tezgahlarımızın işinize nasıl fayda sağlayabileceğini keşfetmek için bugün bizimle iletişime geçin. Üç fazlı motorlarınızın optimum performansını sağlamak için sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
Referanslar
- Stephen J. Chapman'ın "Elektrik Makinelerinin Temelleri"
- J. Duncan Glover, Mulukutla S. Sarma ve Thomas J. Overbye tarafından yazılan "Güç Sistemi Analizi ve Tasarımı"
- Üç fazlı motor testi ve faz dengesi ölçümüyle ilgili endüstri standartları.
